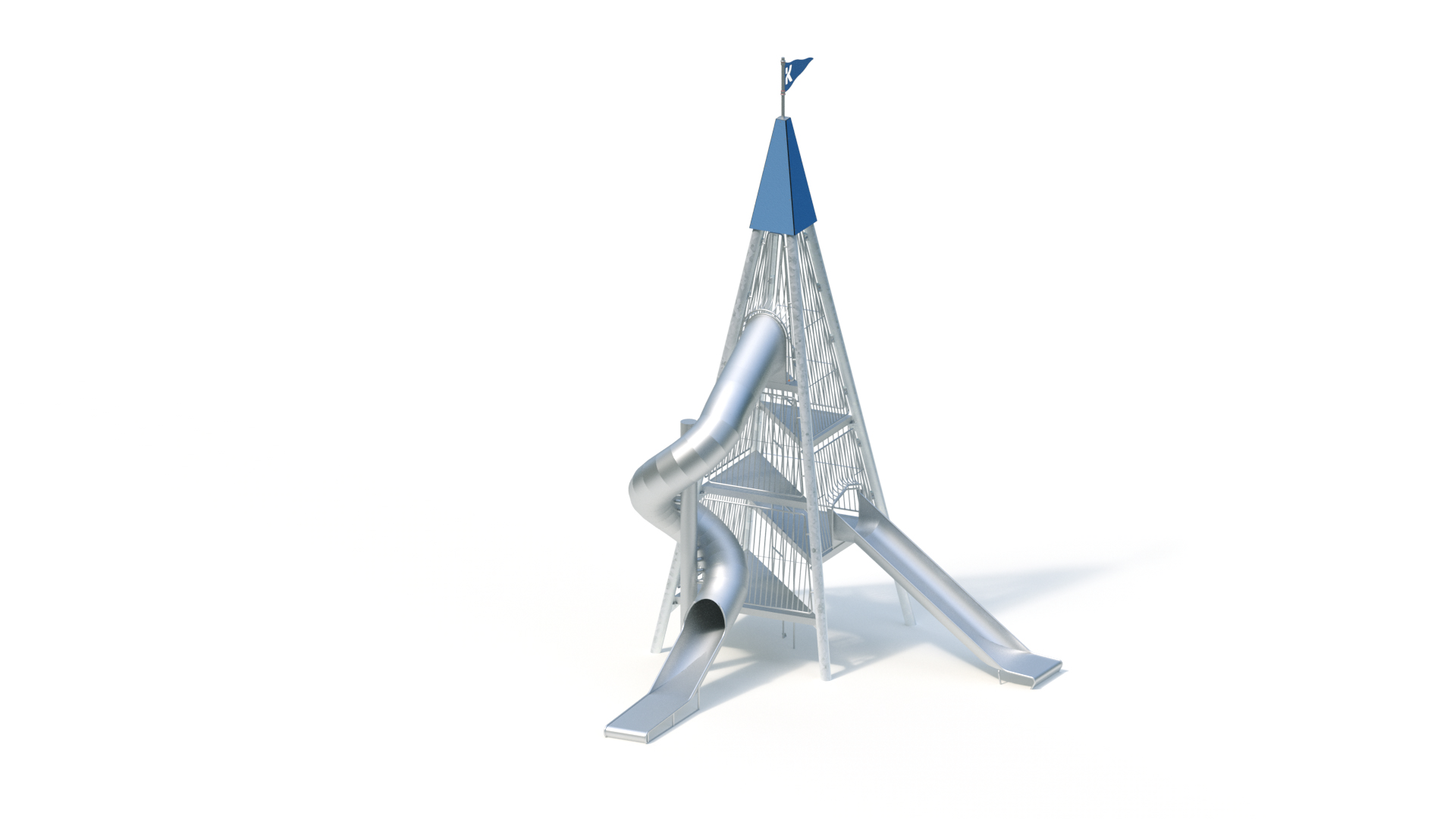

Dalbenturmanlage bestehend aus

Dalbenturm (9,50) mit Tunnel-Wendelrutsche 30°/38° (5,00 m) und Anbau-Breitrutsche (2,00 m);

Turmhaube blau, mit Windfahne

Technische Daten

Grundfläche

7,00 x 8,00 m

Mindestraum

10,50 x 11,50 m (68 m²)

Höhe

9,50 m + Turmabschluss

Podesthöhen

1,00 / 2,00 / 3,00 / 4,00 / 5,00 m

Standpfosten

Stahl Ø 193,7 x 4 mm, feuerverzinkt

Podestböden

Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten.

Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung am oberen Podest, zwischen den Podesten, glasperlgestrahlt.

Schutzgitter (ab 1,00 m Podesthöhe)

Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7 mm, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube

Hochdrucklaminat 15 mm, Farbe blau

Turmabschluss

Windfahne

Anbau-Breitrutsche

Anbauhöhe

2,00 m

Einsitzhöhe

2,10 m

Rutschenneigung

36°

Rutschenbreite

1,10 m

Rutschblechdicke

2,5 mm

Einteilige Edelstahlkonstruktion, mit abrollverhindernder Absturzsicherung über dem Einsitzteil, durch Muldenform besonders geräuscharm.

Tunnel-Wendelrutsche 30°/38°

Rutschenanbauhöhe

5,00 m

Einsitzhöhe

5,10 m

Rutschenneigung

30°/38°

Tunneldurchmesser

0,80 m

Rutschblechdicke

2,5 mm

Verlauf

Wendelung 360° rechts

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, zu einer aus Transportgründen dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.

Inklusive MIttelpylon

Edelstahlrohr Ø 298,5 x 7,1 mm

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung

Verdübelung der Standfußronde mit 2 Injektions-Ankerstangen aus nichtrostendem Stahl A4.

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)

4 Stck. 1,00 x 1,00 x 0,50 m

3 Stck. 1,00 x 0,40 x 0,40 m

1 Stck. 1,00 x 0,40 x 0,50 m

1 Stck. 0,80 x 0,80 x 1,00 m

1 Stck. 0,90 x 1,25 x 0,40 m

Betonmenge

3,30 m³

Montagerichtzeit

2 Monteure je 20 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,10 m

Geeignet für

Kinder ab 8 Jahren, öffentliche Spielplätze etc.

Weitere Angaben

Maße (L×B×H)

7 × 8 × 9,5 cm

Gewicht

1900 kg

Altersgruppe

4+

Hebezeug erforderlich

nein

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung

Varianten

Classic, Aloha
