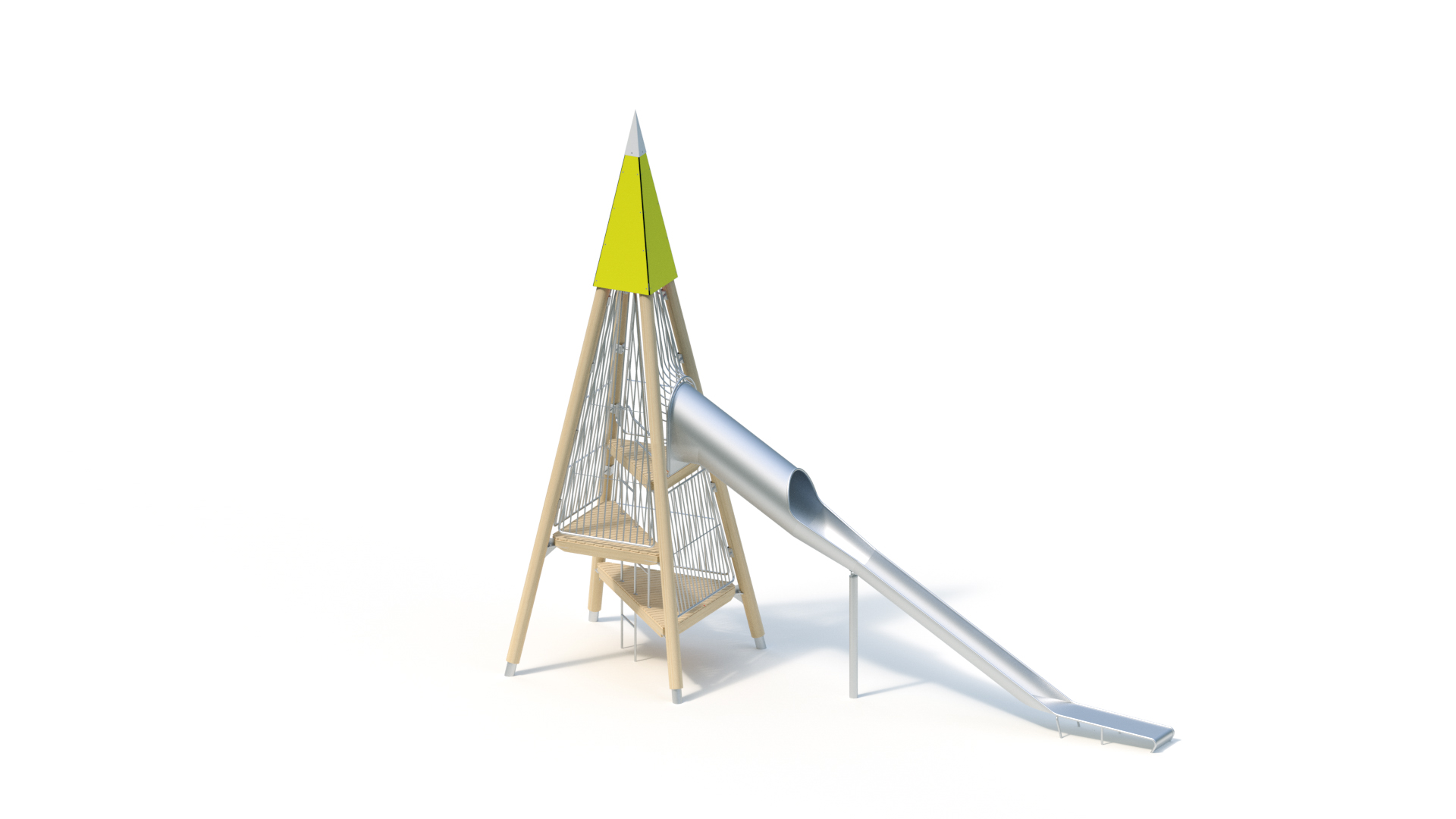

Dalbenturmanlage bestehend aus

Dalbenturm (7,50) mit Tunnel-Hangrutsche 30° (3,00 m)

Technische Daten

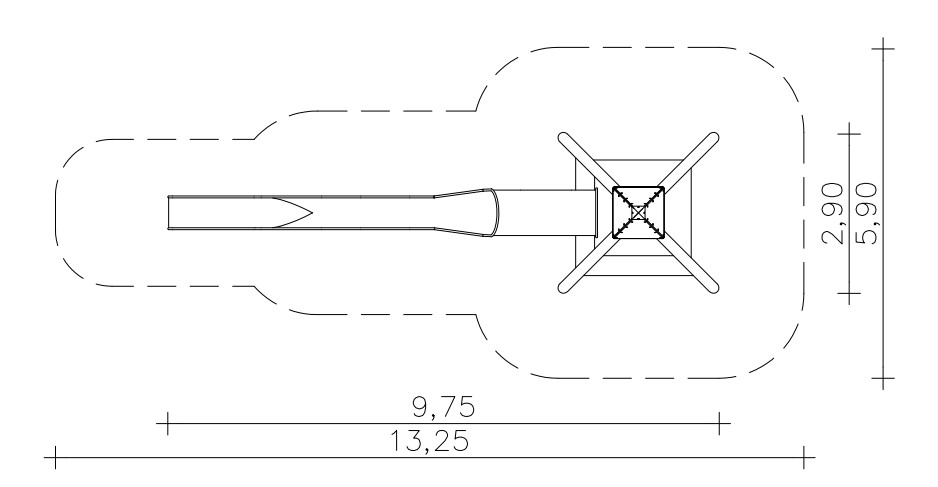

Grundfläche

2,90 x 9,75 m

Mindestraum

5,90 x 13,25 m (55 m²)

Höhe

7,50 m + Turmabschluss

Podesthöhen

1,00 / 2,00 / 3,00 m

Anbauhöhe

3,00 m

Einsitzhöhe

3,10 m

Rutschenneigung

30°

Rutschenbreite

0,80/0,60 m

Rutschblechdicke

2,5 mm

Gewicht

320 kg schwerstes Einzelteil · 1850 kg insgesamt

Standpfosten

Leimholz Lärche Ø 20 cm mit dreifachem Holzschutzanstrich, auf feuerverzinkten Stahlstandfüßen

Podestböden

Dreieckige Holzpodeste, Unterzüge Leimholz Lärche, Podestbelag Robinie 95 x 30 mm, schraubbare Flanschverbindungen an den Standpfosten

Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Schutzgitter (ab 1,00 m Podesthöhe)

Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33.7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube

Hochdrucklaminat 13 mm

Turmabschluss

Abschlusshaube aus Edelstahlblech

Tunnel-Hangrutsche 30°, Ah 3,00 m

Rutschensegmente aus Edelstahl durch Röhren-Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt.

Verlauf

gerade

Inkl. Stützpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung

Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)

4 Stck. 1,00 x 1,00 x 0,50 m

1 Stck. 0,40 x 0,40 x 0,60 m

1 Stck. 1,40 x 0,75 x 0,40 m

1 Stck. 1,00 x 0,40 x 0,50 m

Betonmenge

2,72 m³

Montagerichtzeit

2 Monteure je 14 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,30 m

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.

Bewegungsaktivitäten

Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = 150 kN/m² bei vierpfähligen Dalbentürmen bzw. σR,d = 180 kN/m² bei sechspfähligen Dalbentürmen. Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf.

technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit.

Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen.

Weitere Angaben

Maße (L×B×H)

9,75 × 2,9 × 7,5 cm

Altersgruppe

4+

Hebezeug erforderlich

nein

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung

Varianten

Zitrone
