Kurzbeschreibung

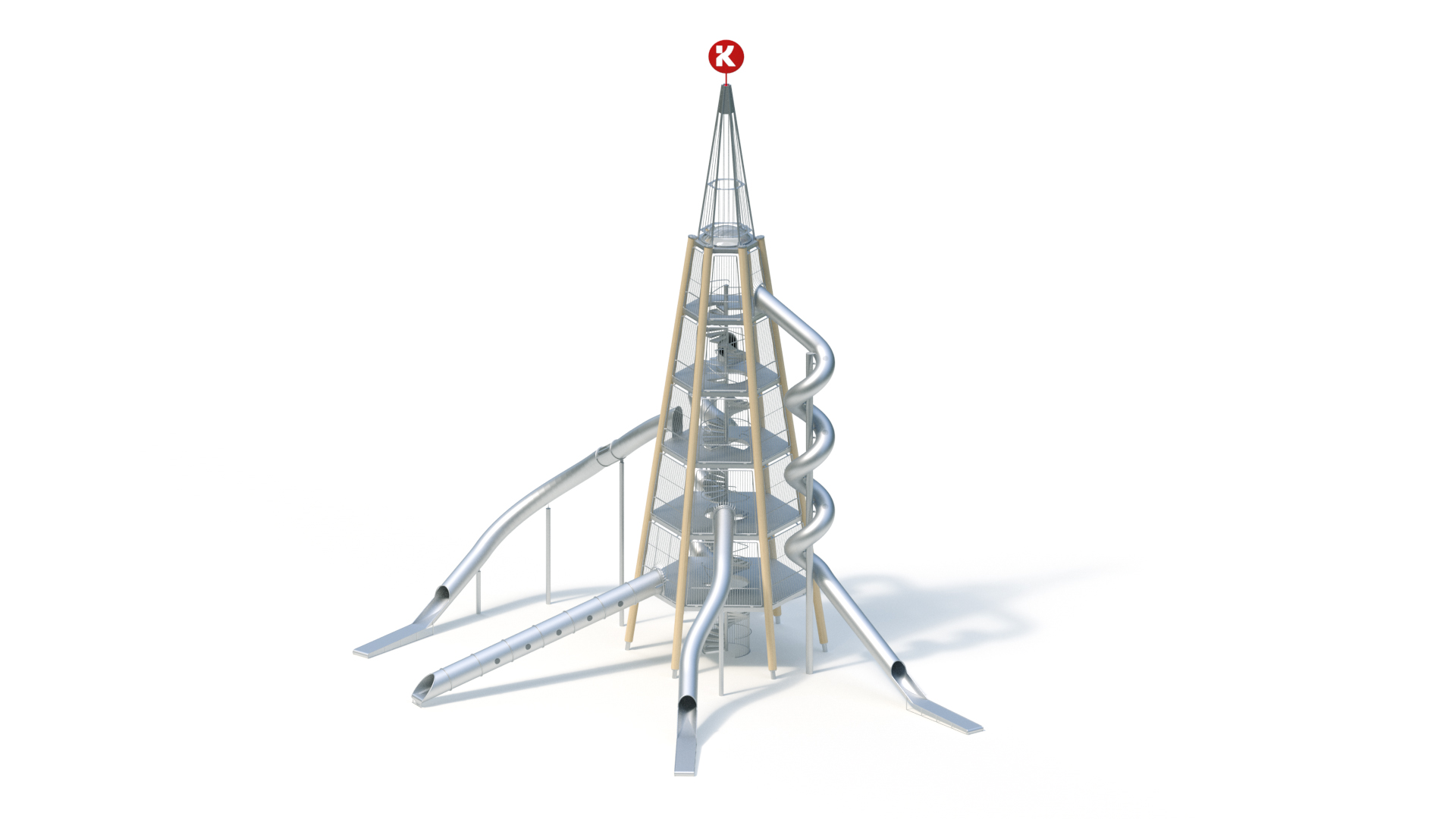

Dalbenturm (26,00) mit Tunnelrutschen, Tunnel-Wendelrutschen und Rollenbahn

Dalbenturm

Technische Daten

Grundfläche

21,00 x 24,00 m

Mindestraum

25,20 x 27,10 m (552 m²)

Gesamthöhe

26,62 m

Podesthöhen

3,00/6,00/9,00/12,00/15,00 m

Rutschenanbauhöhen

3,00/6,00/9,00/12,00/15,00 m

Rutscheneinsitzhöhen

3,10/6,10/9,10/12,10/15,10 m

Standpfosten

Leimholz Lärche Ø 350 mm mit 3-fachem Holzschutzanstrich, auf Stahlstandfüßen

Podestböden

Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Aufstieg

Wendeltreppe bis zur Podesthöhe 15,00 m, Ø 1,90 m mit Edelstahltreppenstufen, Schutzgitter und Geländer aus Edelstahl, glasperlgestrahlt

Schutzgitter

Schutzgitter ab 3,00 m Podesthöhe, Schweißkonstruktion aus Edelstahlrohr Ø 21,3 / 48,3 mm, mit Handlauf, glasperlgestrahlt, schraubbare Flanschverbindungen an den Podesten.

Kreuzverbände M20 System mconnect, DIBT zugelassen Nr. Z-14.4-441 nach DIN 18800: feuerverzinkte Gabelköpfe aus vergütetem Stahlguss in Feingussqualität, Zugstäbe aus hochfestem Feinkornbaustahl S460N.

Turmdach

Höhe

18,00 m Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Turmspitze

Schweißkonstruktion aus Edelstahlrohr Ø 20/90 mm, glasperlgestrahlt; schraubbare Flanschverbindungen an den Standpfosten, einschließlich Edelstahlpfostenkappen

Turmabschluss

Windspiel farbig

Verankerung

Verdübelung der Standfußronde mit 6 Injektions-Ankerstangen aus nichtrostendem Stahl A4 (demontierbar).

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Rollenbahn (3,00)

Anbauhöhe

3,00 m

Einsitzhöhe

3,10 m

Rutschenneigung

15°

Tunneldurchmessser

0,96 m

Rollendurchmesser

50 mm

Rutschblechdicke

2,5 mm

Länge

15,00 m, mit fünf Lichtöffnungen

Rollenbahn-Segmente mit innenliegender Bahnführung aus Edelstahl, verschweißt zu einer einteiligen Rollenbahn.

Beidseitige Grifföffnungen im Einsitzteil. Lichtöffnungen aus bruchsicherem Polycarbonat.

Wälzgelagerte Edelstahlrollen.

Tunnelrutsche (6,00)

Anbauhöhe

6,00 m

Einsitzhöhe

6,10 m

Rutschenneigung

30/36°

Tunneldurchmessser

0,80 m

Muldenrutschenbreite

0,60 m

Rutschblechdicke

2,5 mm

Stützpfosten

Edelstahlrohr Ø 120 x 3 mm

Verlauf

Kurve 30° rechts, 30° links

Rutschensegmente aus Edelstahl durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Inklusive Stützpfosten aus Edelstahlrohr, Befestigungsflansch aus Edelstahl.

Tunnelrutsche (9,00)

Anbauhöhe

9,00 m

Einsitzhöhe

9,10 m

Rutschenneigung

30/36°

Tunneldurchmessser

0,80 m

Rutschblechdicke

2,5 mm

Stützpfosten

Edelstahlrohr Ø 120 x 3 mm

Verlauf

Kurve 25° rechts, 105° links

Rutschensegmente aus Edelstahl, Lichtkuppel aus bruchsicherem Polycarbonat, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Inklusive Stützpfosten aus Edelstahlrohr, Befestigungsflansch aus Edelstahl.

Tunnel-Wendelrutsche (12,00)

Anbauhöhe

12,00 m

Einsitzhöhe

12,10 m

Rutschenneigung

30/38°

Tunneldurchmessser

0,80 m

Rutschblechdicke

2,5 mm

Mittelpylon

Stahlrohr Ø 298,5 x 7,1 mm, Mantelblech Edelstahlrohr Ø 313 x 2,5 mm

Verlauf

Wendelung 1040° links

Rutschensegmente aus Edelstahl, Bullaugen aus bruchsicherem Polycarbonat, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Tunnel-Wendelrutsche (15,00)

Anbauhöhe

15,00 m

Einsitzhöhe

15,10 m

Rutschenneigung

30/38°

Tunneldurchmessser

0,80 m

Rutschblechdicke

2,5 mm

Mittelpylon

Stahlrohr Ø 298,5 x 7,1 mm, Mantelblech Edelstahlrohr Ø 313 x 2,5 mm

Verlauf

Wendelung 1100° rechts

Rutschensegmente aus Edelstahl, Bullaugen aus bruchsicherem Polycarbonat, durch Röhrenform besonders geräuscharm, vierteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Fundamente (bauseits)

6 Stck. 1,20 x 1,00 x 0,90 m 4 Stck. 0,60 x 0,60 x 0,60 m

15 Stck. 1,00 x 0,40 x 0,40 m 2 Stck. 0,80 x 0,80 x 1,00 m 3 Stck. 1,00 x 0,40 x 0,40 m 1 Stck. 1,20 x 0,40 x 0,40 m

Betonmenge

11,70 m³

Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = 180 kN/m². Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf. technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit.

Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen.
