Kurzbeschreibung

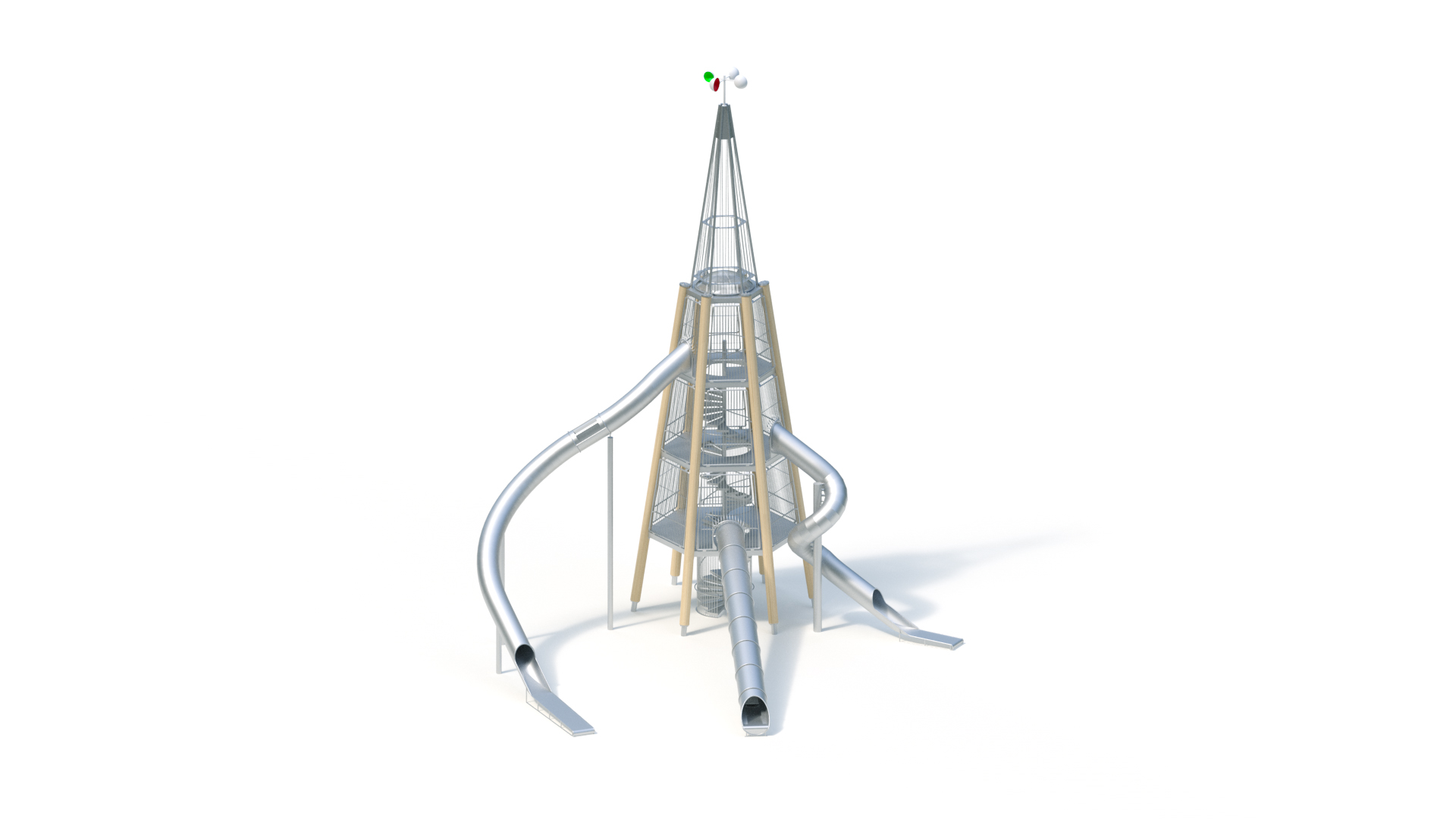

Dalbenturm (20,00) mit Tunnelrutsche, Tunnel-Wendelrutsche und Rollenbahn

Technische Daten

Grundfläche

15,00 x 18,20 m

Mindestraum

18,50 x 21,50 m (278 m²)

Gesamthöhe

19,96 m

Podesthöhen

3,00 / 6,00 / 9,00 m

Rutschenanbauhöhen

3,00 / 6,00 / 9,00 m

Rutscheneinsitzhöhen

3,10 / 6,10 / 9,10 m

Standpfosten

Brettschichtholz Lärche Ø 350 mm mit 3-fachem Holzschutzanstrich, auf feuerverzinkten Stahlstandfüßen

Podestböden

Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Aufstieg

Wendeltreppe bis zur Podesthöhe 9,00 m, Ø 1,90 m mit Edelstahltreppenstufen, Schutzgitter und Geländer aus Edelstahl, glasperlgestrahlt

Schutzgitter

Schutzgitter ab 3,00 m Podesthöhe, Schweißkonstruktion aus Edelstahlrohr Ø 21,3 / 48,3 mm, mit Handlauf, glasperlgestrahlt, schraubbare Flanschverbindungen an den Podesten.

Kreuzverbände M20 System mconnect, DIBT zugelassen Nr. Z-14.4-441 nach DIN 18800: feuerverzinkte Gabelköpfe aus vergütetem Stahlguss in Feingussqualität, Zugstäbe aus hochfestem Feinkornbaustahl S460N.

Turmdach

Höhe

12,00 m Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Turmspitze

Schweißkonstruktion aus Edelstahlrohr Ø 20/90 mm, glasperlgestrahlt; schraubbare Flanschverbindungen an den Standpfosten, einschließlich Edelstahlpfostenkappen

Turmabschluss

2-fach wälzgelagerter Windrotor mit Halbkugeln aus Edelstahl, pulverbeschichtet, Ø 500 mm

Verankerung

Verdübelung der Standfußronde mit 6 Injektions-Ankerstangen aus nichtrostendem Stahl A4 (demontierbar)

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Rollenbahn (3,00)

Anbauhöhe

3,00 m

Einsitzhöhe

3,10 m

Rutschenneigung

ca. 15°

Tunneldurchmessser

0,96 m

Rollendurchmesser

50 mm

Rutschblechdicke

2,5 mm

Länge

15 m

Rollenbahn-Segmente mit innenliegender Bahnführung aus Edelstahl, verschweißt zu einer einteiligen Rollenbahn.

Beidseitige Grifföffnungen im Einsitzteil. Lichtöffnungen aus bruchsicherem Polycarbonat.

Wälzgelagerte Edelstahlrollen.

Tunnel-Wendelrutsche (6,00)

Anbauhöhe

6,00 m

Einsitzhöhe

6,10 m

Rutschenneigung

30°/38°

Wendelung (rechts)

360°

Tunneldurchmessser

0,80 m

Rutschblechdicke

2,5 mm

Wendelung

360° rechts

Mittelpylon

Stahlrohr Ø 298,5 x 7,1 mm, Mantelblech Edelstahlrohr Ø 313 x 2,5 mm

Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Tunnelrutsche (9,00)

Anbauhöhe

9,00 m

Einsitzhöhe

9,10 m

Rutschenneigung

30°/36°

Tunneldurchmessser

0,80 m

Rutschblechdicke

2,5 mm

Verlauf

Kurve 25° rechts, Kurve 105° links

Stützpfosten

Edelstahlrohr Ø 120 x 3 mm

Rutschensegmente aus Edelstahl/ Lichtkuppel aus bruchsicherem Polycarbonat, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Fundamente (bauseits)

6 Stck. 1,20 x 1,00 x 0,90 m

3 Stck. 0,60 x 0,60 x 0,60 m

5 Stck. 1,00 x 0,40 x 0,40 m

3 Stck. 1,00 x 0,40 x 0,40 m

1 Stck. 0,80 x 0,80 x 1,00 m

1 Stck. 1,20 x 0,40 x 0,40 m

1 Stck. 1,40 x 1,40 x 0,90 m

Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = 180 kN/m². Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf. technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit.

Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen.

Weitere Angaben

Maße (L×B×H)

18,2 × 15 × 19,96 cm

Gewicht

19600 kg

Altersgruppe

4+

Hebezeug erforderlich

nein

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung

Varianten

Classic
