Kurzbeschreibung

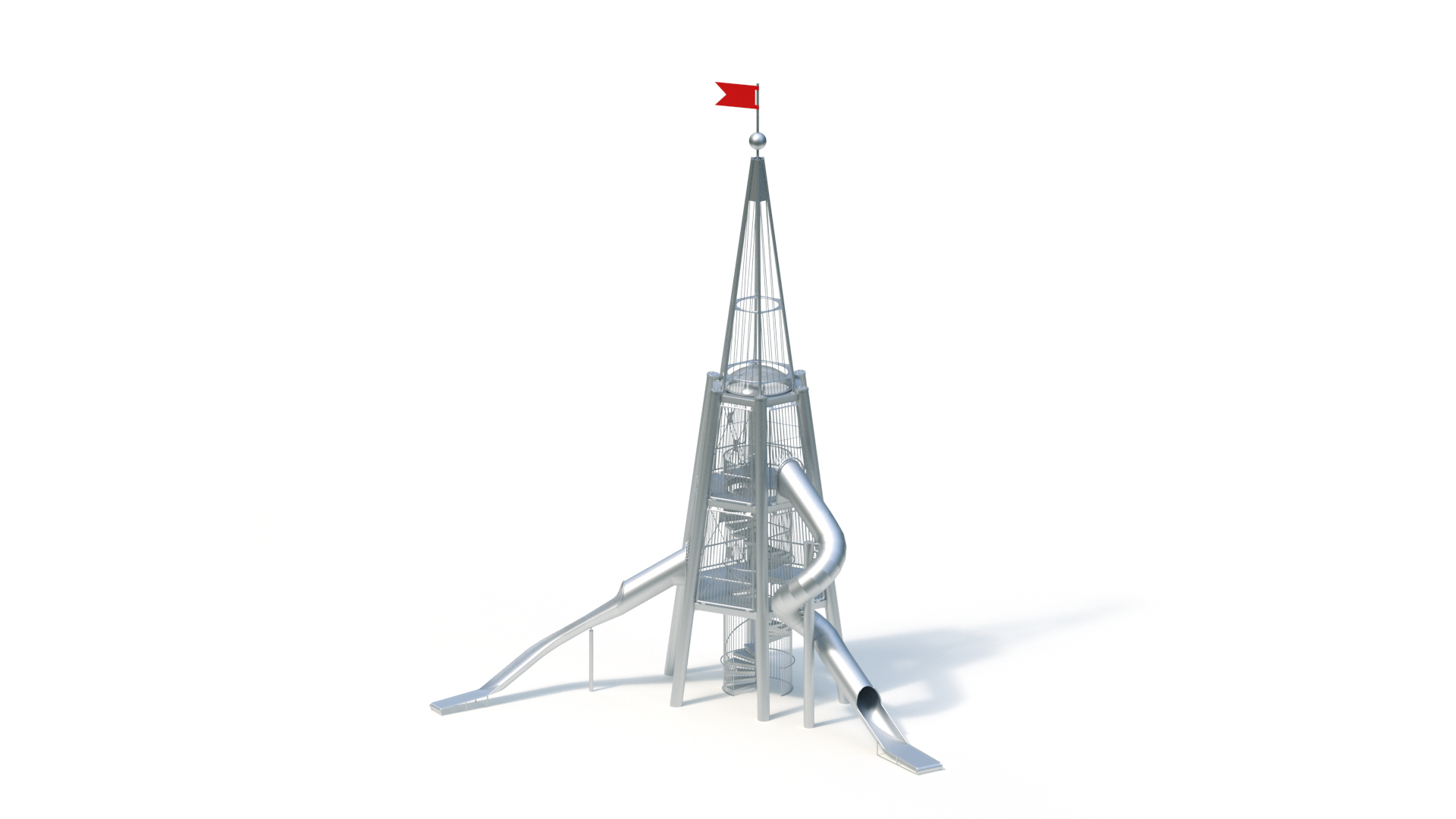

K&K Dalbenturm (17,00) mit Tunnel-Hangrutsche (3,00) und Tunnel-Wendelrutsche (6,00)

Technische Daten

Grundfläche

11,70 x 12,30 m

Mindestraum

15,20 x 15,80 m (118 m²)

Gesamthöhe

17,98 m

Podesthöhen

3,00 / 6,00 m

Rutschenanbauhöhen

3,00 / 6,00 m

Rutscheneinsitzhöhen

3,10 / 6,10 m

Standpfosten

Stahlrohr Ø 355 mm feuerverzinkt

Podestböden

Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Aufstieg

Wendeltreppe bis zur Podesthöhe 6,00 m, Ø 1,90 m mit Edelstahltreppenstufen, Schutzgitter und Geländer aus Edelstahl, glasperlgestrahlt

Schutzgitter

ab 3,00 m Podesthöhe, Schweißkonstruktion aus Edelstahlrohr Ø 21,3 / 48,3 mm, mit Handlauf, glasperlgestrahlt, schraubbare Flanschverbindungen an den Podesten

Turmdach

Höhe

9,00 m

Edelstahldach mit Lichtkuppel Ø 2,00 m opal, Schweißkonstruktion, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Turmspitze

Schweißkonstruktion aus Edelstahlrohr Ø 20/90 mm, glasperlgestrahlt; schraubbare Flanschverbindungen an den Standpfosten, einschließlich Edelstahlpfostenkappen

Turmabschluss

Windfahne

Verankerung

Verdübelung der Standfußronde mit 6 Injektions-Ankerstangen aus nichtrostendem Stahl A4 (demontierbar)

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

K&K Tunnel-Hangrutsche (3,00)

Rutschensegmente aus Edelstahl durch Röhren-Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt.

Verlauf

Kurve 27° links

Inklusive K&K Hangrutschen-Stützpfosten, Standpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl.

K&K Tunnel-Wendelrutsche (6,00)

Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, dreiteilige Rutsche, inkl. Verbindungsflanschen für Montage vor Ort.

Verlauf

Wendelung 360° rechts

Inklusive Mittelpylon

Edelstahlrohr Ø 298,5 x 7,1 mm

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Fundamente (bauseits)

6 Stck. 1,20 x 1,00 x 0,90 m

1 Stck. 0,40 x 0,40 x 0,60 m

1 Stck. 1,40 x 0,75 x 0,40 m

1 Stck. 0,80 x 0,80 x 1,00 m

3 Stck. 1,00 x 0,40 x 0,40 m

1 Stck. 1,40 x 1,40 x 0,90 m

Die in diesem Angebot genannten Fundamentgrößen entsprechen den statischen Erfordernissen bei mittelschwer lösbaren Bodenarten mit einer zulässigen Bodenpressung von mindestens σR,d = = 180 kN/m². Bei abweichender Bodenbeschaffenheit sowie bei Montage in Gebieten mit hoher Windlast (abweichend von deutscher Windzone 2, entspricht vref = 25,0 m/s) oder hoher Schneelast (abweichend von deutscher Schneelastzone 2, entspricht sk ≥0,85 kN/m²) sind ggf. technische Änderungen an der Konstruktion des Produkts erforderlich (z.B. Einfügen von Kreuzverbänden). Hierdurch entstehen zusätzliche Kosten und eine Verlängerung der angegebenen Lieferzeit.

Die dafür erforderliche statische Berechnung kann Kaiser & Kühne auf Wunsch des AG bei einem anerkannten Ingenieurbüro beauftragen. Die hierdurch entstehenden Kosten sind vom AG zu tragen. Die erforderlichen Nachweise der örtlichen Gegebenheiten sind vom AG zur Verfügung zu stellen.

Weitere Angaben

Maße (L×B×H)

11,7 × 12,3 × 17,98 cm

Gewicht

11000 kg

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Höhenerfahrung

Varianten

Classic
