Technische Daten

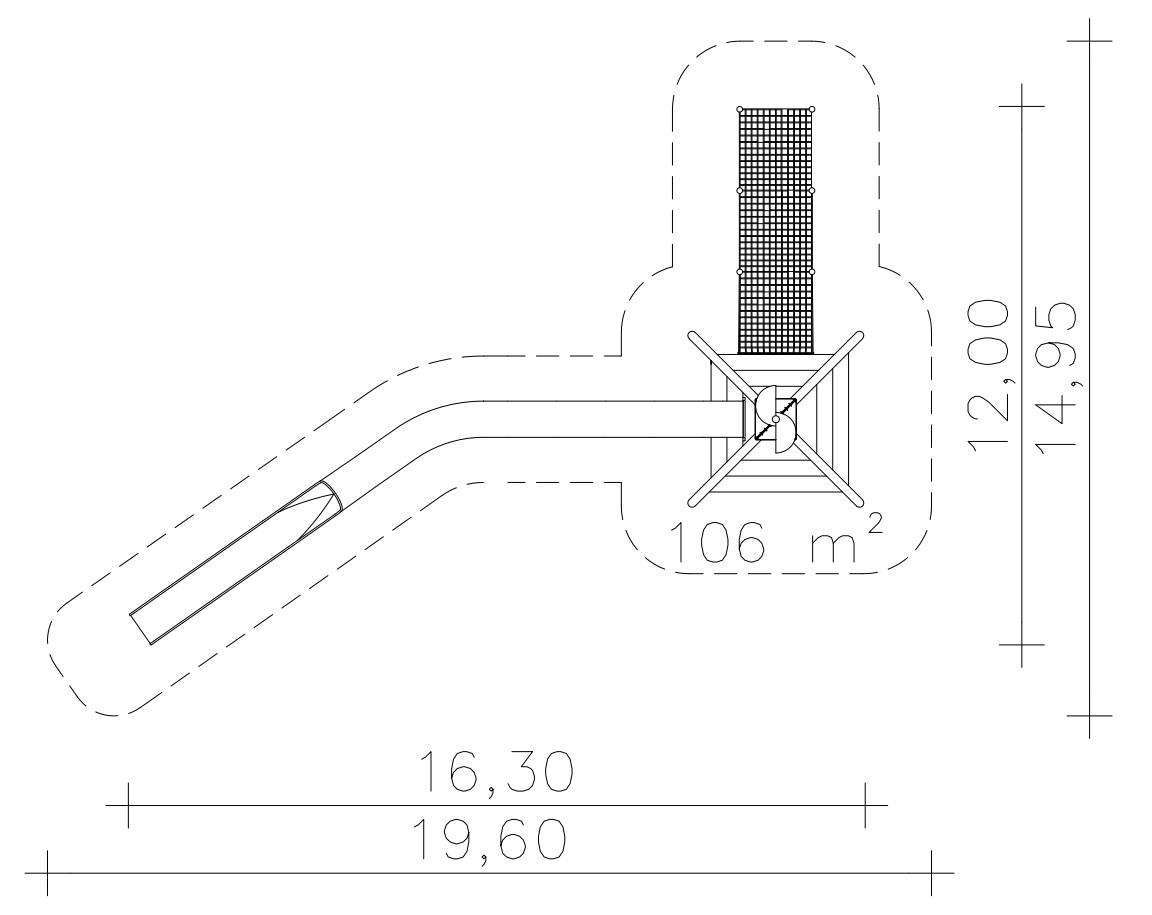

Grundfläche

12,00 x 16,30 m

Mindestraum

14,95 x 19,60 m (106 m²)

Höhe

10,50 m + Turmabschluss

Podesthöhen

1,00 / 2,00 / 3,00 / 4,00 / 5,00 / 6,00 m

Rutschenanbauhöhe

6,00 m

Einsitzhöhe

6,10 m

Rutschenneigung

30°

Rutschenbreite

0,80 m

Rutschblechdicke

2,5 mm

Standpfosten

Stahl Ø 193,7 x 4 mm, feuerverzinkt

Podestböden

Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten

Leiteraufstiege aus Edelstahlrohr zwischen den Podesten, Sprossenhöhe 500 mm, inklusive Absturzsicherung.

Schutzgitter (ab 1,00 m Podesthöhe)

Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube

Hochdrucklaminat 15 mm, Farbe rot / ähnlich RAL 2002

Turmabschluss

Windrotor 2-fach

Aufstieg auf Podesthöhe 2,00 m

• Netzaufgang aus Herkulesseil, Ø 16 mm, mit Stahlseele, Farbe rot.

Länge

ca. 5,00 m

Breite

ca. 1,60 m

Maschenweite

135 x 135 mm

Anbau an das 2,00 m-Podest bei Aufstellung des Dalbenturms auf ebener Fläche.

Tunnelrutsche 30°, Ah 6,00 m

Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, zweiteilige Rutsche, inklusive Verbindungsflanschen für Montage vor Ort bestehend aus folgenden Elementen:

• 16100 K&K Tunnelrutschen-Einsitz 30°,
• 16110 K&K Tunnelrutschen-Gerade 30°, 4 Stck.
• 16110625 K&K Tunnelrutschen-Gerade 30°,

Länge 0,625 m

• 16170 K&K Tunnelrutschen-Kurve 30°, 7 Stck.,

Wendelung 35° links

• 16110 K&K Tunnelrutschen-Gerade 30°
• 16190 K&K Tunnelrutschen-Auslauf 30°

Inkl. K&K Tunnelrutschen-Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung

Verdübelung der Standfußronde mit 2 Injektions-Ankerstangen aus nichtrostendem Stahl A4.

Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)

4 Stck. 1,00 x 1,00 x 0,50 m

6 Stck. 0,70 x 0,70 x 0,40 m

5 Stck. 1,00 x 0,40 x 0,40 m

1 Stck. 0,40 x 0,40 x 0,60 m

Betonmenge

4,07 m³

Montagerichtzeit

2 Monteure je 18 Stunden, zzgl. Hebezeug (ohne Fundamenterstellung)

Freie Fallhöhe

2,00 m

Geeignet für

Kinder ab 8 Jahren, öffentliche Spielplätze etc.

Weitere Angaben

Maße (L×B×H)

16,3 × 12 × 11,6 cm

Gewicht

2600 kg

Altersgruppe

4+

Aktivitäten

Bewegungsaktivität, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

ja

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Höhenerfahrung, Koordination, Tasten

Varianten

Classic, Ocean
