Technische Daten

Gesamthöhe

4,15 m

Grundfläche

6,30 x 7,30 m

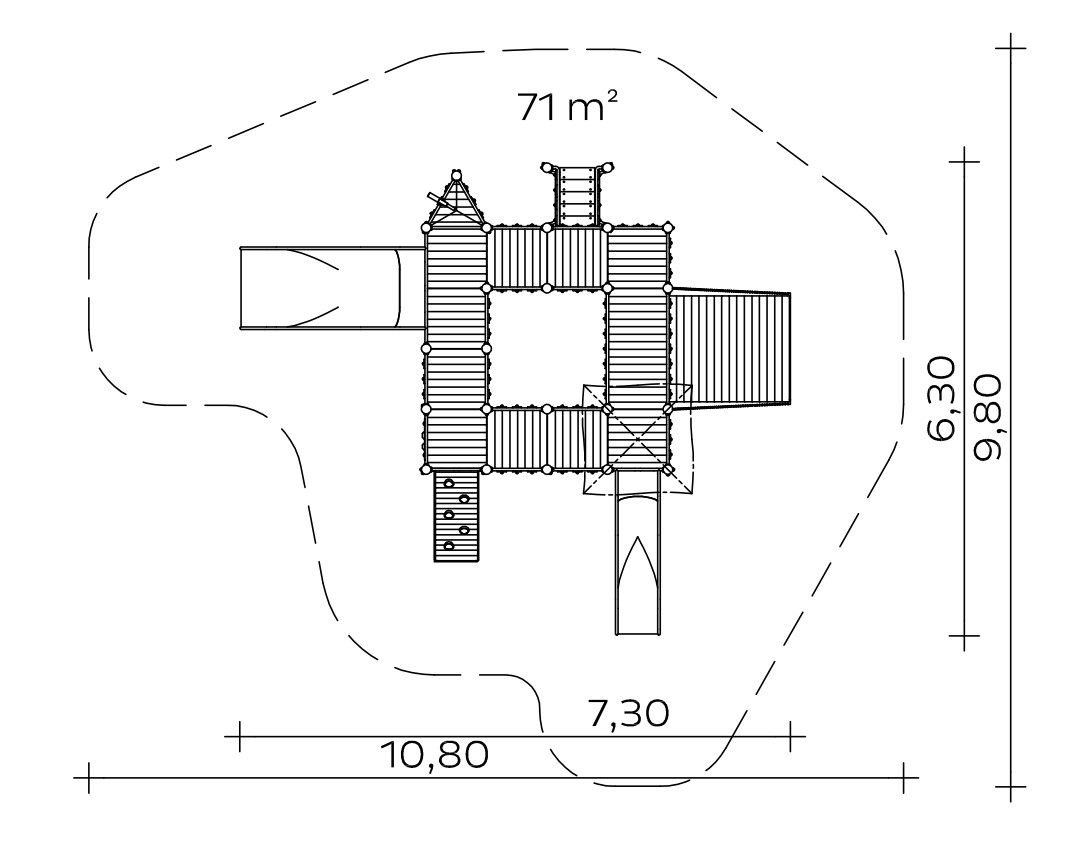

Mindestraum

9,70 x 10,80 m (71 m²)

Podesthöhe

0,60/0,80/1,00/1,20 m

Rutschenanbauhöhe

0,80/1,00 m

Einsitzhöhe

0,90/1,10 m

Gewicht

110 kg schwerstes Einzelteil · 1715 kg insgesamt

Standpfosten

Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden

Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile

• Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
• Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
• Rampe aus Profilbrettern, 95 x 30 mm
• Anbau-Treppe mit Trittstufen aus Robinie 170 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
• Treppenbrüstung aus Robinie, Befestigung zwischen Edelstahlrohren, Ø 33,7 x 2 mm
• Fernrohr horizontal drehbar 360°, vertikal einstellbar
• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Befestigung zwischen Edelstahlrohren, mit einseitig aufgesetzten Freeclimbing-Elementen
• Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte, 20 mm
• Sitz aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
• Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm, mit Edelstahlhaube und Windfahne
• Turmdach, Neigung 80°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Edelstahlhaube und Windfahne
• Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
• Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)

5 Stck. 0,30 x 0,30 x 0,40 m

24 Stck. 0,40 x 0,40 x 0,40 m 1 Stck. 0,40 x 0,75 x 0,40 m 1 Stck. 0,40 x 1,25 x 0,40 m

Betonmenge

2 m³

Montagerichtzeit

2 Monteure je 16 Stunden (ohne Fundamenterstellung)

Freie Fallhöhe

1,95 m

Geeignet für

Kinder ab 2 Jahren, öffentliche Spielplätze,

Weitere Angaben

Maße (L×B×H)

7,3 × 6,3 × 4,15 cm

Altersgruppe

2+

Aktivitäten

Bewegungsaktivität, Klettern, Rutschen, Soziale Aktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Varianten

Classic, Sweden, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day
