Standpfosten mit Pfostenschuhen

Rundholz Douglasie kernfrei, natur, lasiert

• • Ø 16 cm

Gründung G1

zum Einbetonieren

Hauptkomponenten

Schnittholz Lärche kernfrei, natur

• • Geländerbohlen, 9,5 x 9,5 cm
  • Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 9,5 x 9,5 cm, Unterzüge 7,5 x 7,5 cm hohe Brettschalungs-Verkleidungen am „Baumhaus“, ringsum lasiert

Anbau-Röhren-Schalen, Rutschbahn Edelstahl: Röhre, Schale und Auslauf Edelstahl 2 mm, Röhre Ø 77 cm, Schalenbreite 62 cm, Anbauhöhe 280 cm

Bestandteile

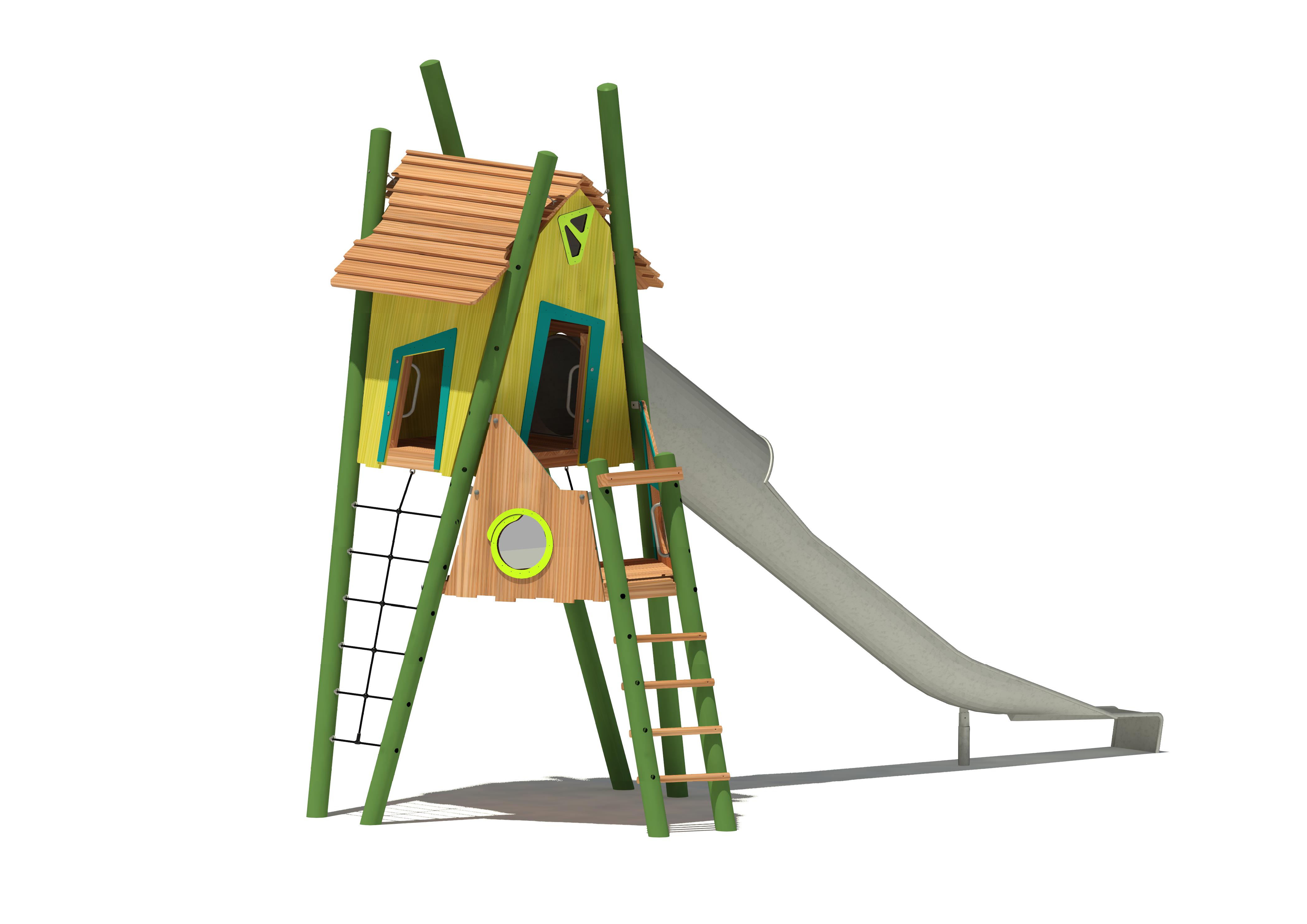

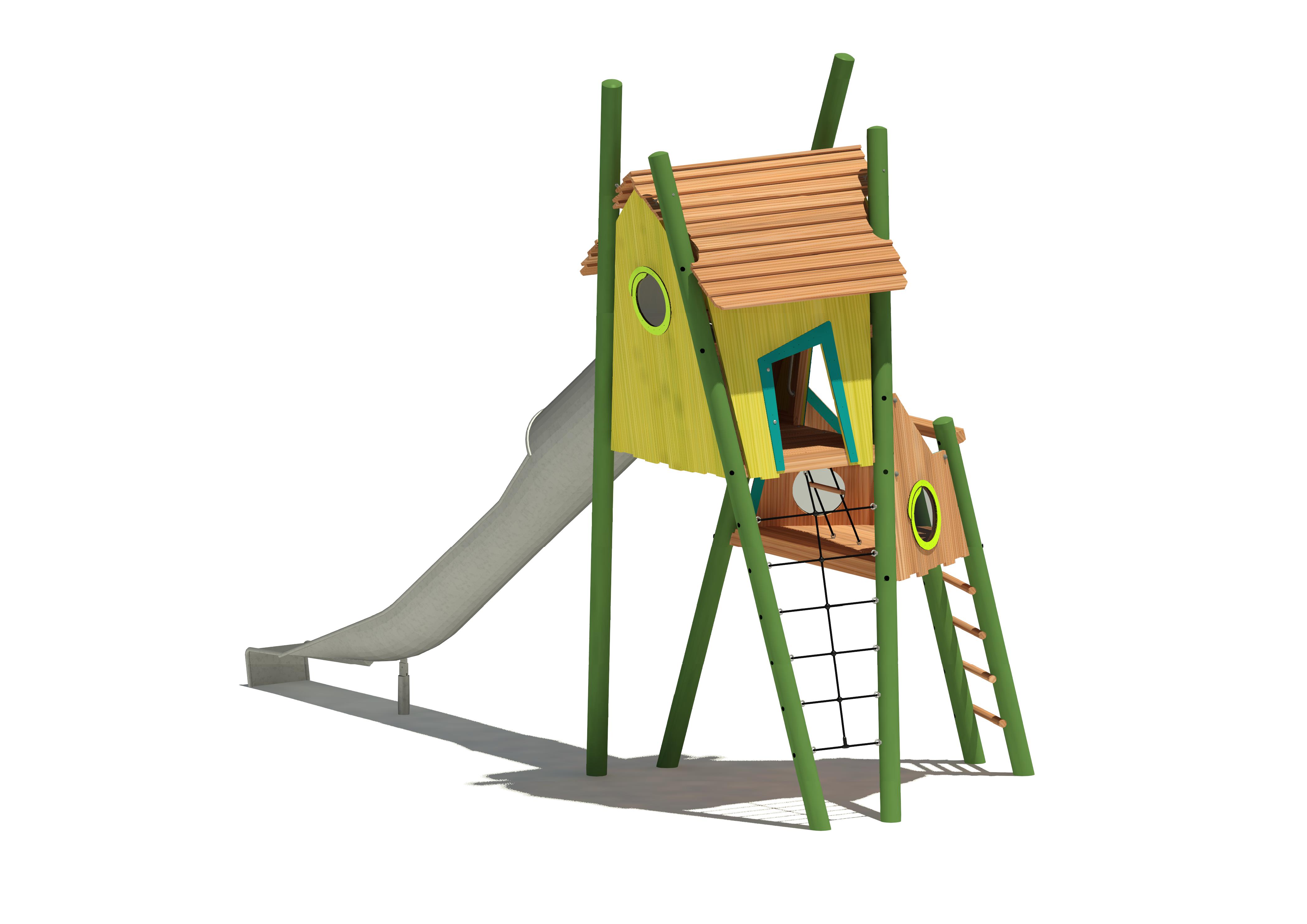

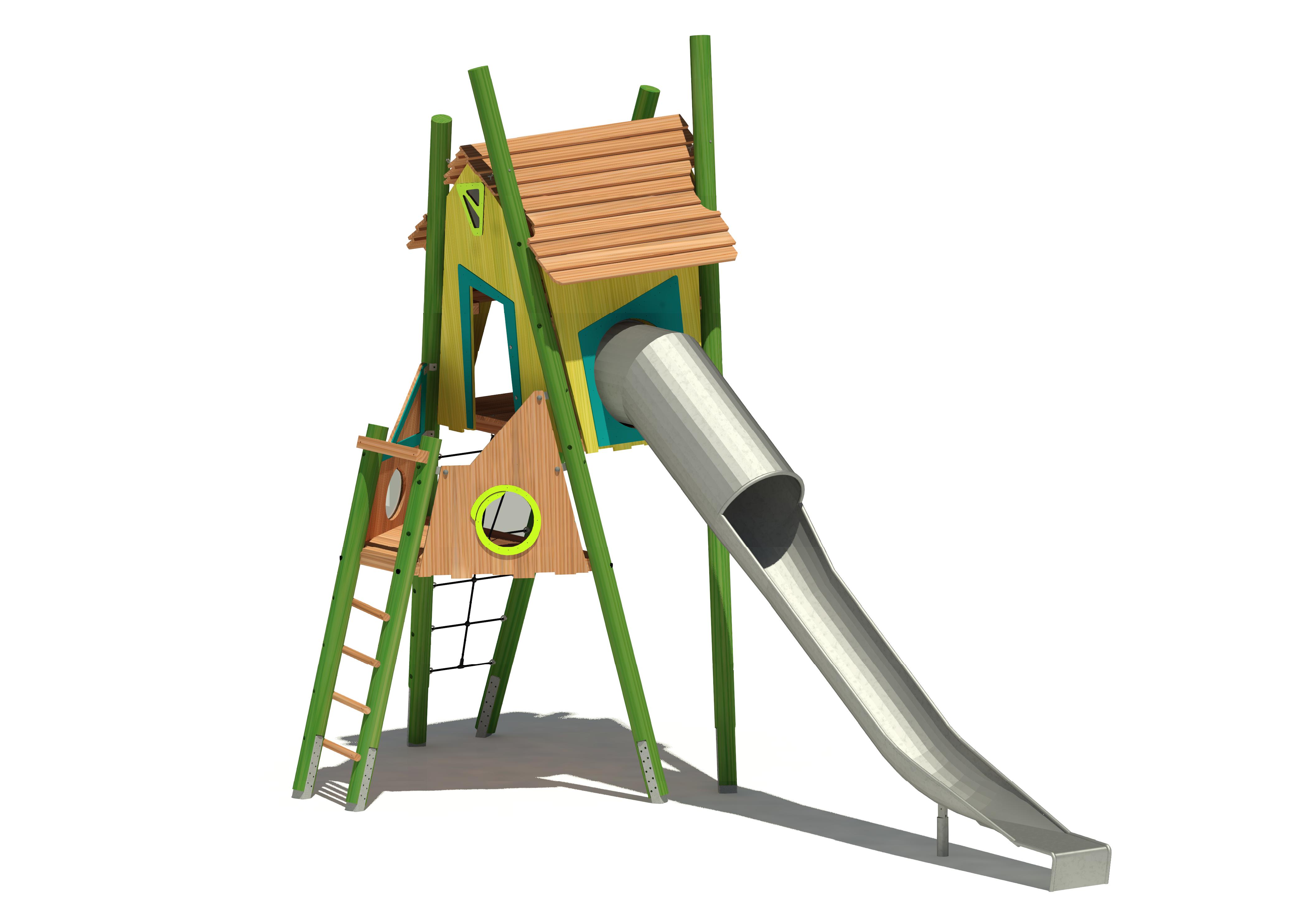

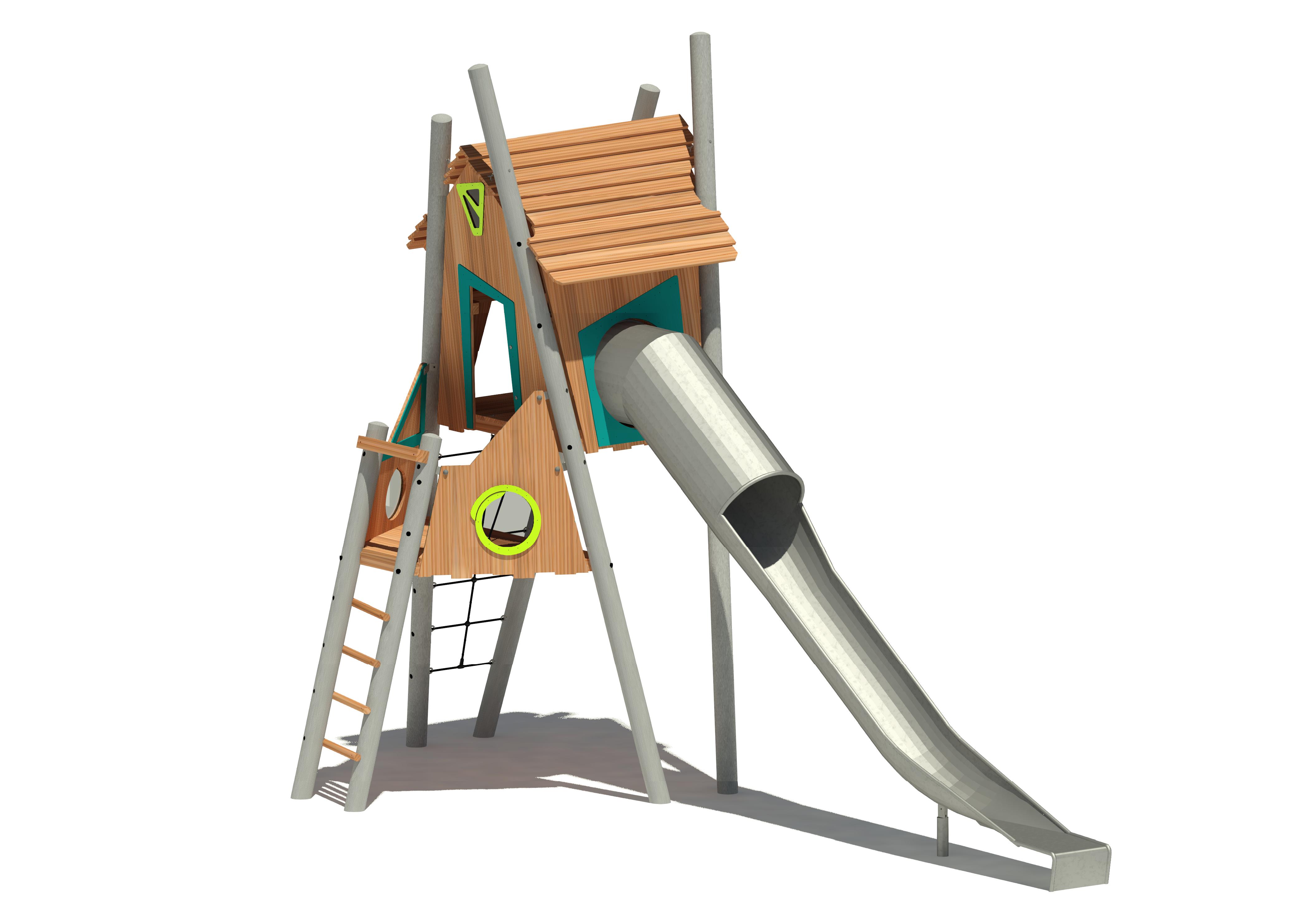

Spielturm „Baumhaus“ mit Vorpodest, Außenmaß ca. 235 x 275 cm

„Baumhaus“, Podesthöhe 280 cm

• Giebeldach, Dachflächen, Stülpschalung
  • Stülpschalung 2,5 x 16,0 cm, Unterkonstruktion: Pfetten 9,5 x 9,5 cm, Sparren 5,0 x 10,0 cm
• Kletternetz zwischen den Standpfosten [280], Herkulesmaterial
  • Netz: Herkulesmaterial Ø 16 mm
• hohe Verkleidung mit Kletternetzein- bzw. -ausstieg, Brettschalung, Applikationen, HPL 10 mm
  • Brettschalung 2,5 x 16,0 cm
• hohe Verkleidung „Bullauge Cubo“, Brettschalung, Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
  • Brettschalung 2,5 x 16,0 cm
• Anbau-Röhren-Schalen-Rutschbahn

Rutschlänge ca. 632 cm

Gewicht ca. 182 kg

Bestandteile

Einstieg Röhre

Gerade Röhre

Übergang Röhre-Schale

Gerade Schale

Rutschenauslauf

Stütze zum Aufdübeln

• hohe Verkleidung mit Rutschbahneinstieg, Brettschalung, Applikationen, HPL 10 mm
  • Brettschalung 2,5 x 16,0 cm
• hohe Verkleidung mit Strickleiterein- bzw. -ausstieg und „Fenster Cubo“, Brettschalung, Applikationen, HPL 10 mm, hinterlegt mit Makrolon 5 mm

Vorpodest, Podesthöhe 190 cm

• schräge Strickleiter [90], Podesthöhe 190 : 280 cm, Herkulesmaterial
  • Sprosse: Hartholz, Taue: Herkulesmaterial Ø 16 mm
• Brüstung „Bullauge Cubo“, konisch, Brettschalung, Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
  • Brettschalung 2,5 x 16,0 cm
• Sprossenaufstieg [190]
  • Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
• Brüstung „Bullauge Cubo“, konisch, Brettschalung, Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
  • Brettschalung 2,5 x 16,0 cm

Technische Daten

Gerätetyp

Spielkombination

Spielschwerpunkt

Rutschentürme & Rutschen

Einsatzbereich

Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 7 Jahren

Platzbedarf

Länge: 1186 cm Breite: 745 cm

Gerätegröße

Länge: 792 cm Breite: 360 cm Höhe: 564 cm

Prüfgrundlage

TÜV-Product-Service geprüft nach EN 1176

Eignung & Funktion

Gleichgewicht & Koordination, Höhenerfahrung, Ausdauer & Kraft, Risiko & Wagnis, Geschwindigkeit, Gruppenspiel & Rollenspiel, Begegnungsmöglichkeiten

Montageaufwand

Anzahl Hebegerät: 1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 450 Min.

Fundamentangaben

Fundamente (bauseits): 5 Maximale Aushubtiefe: 90 cm Betonbedarf: 1,74 m³

Größtes Bauteil

Länge: 610 cm Breite: 220 cm Höhe: 215 cm

Schwerstes Bauteil

700 kg

Freie Fallhöhe

280 cm

Aufprallfläche

58,10 m²

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa

Farbschema HPL-Platten

Froschgrün, Gletschertürkis

Farbschema Seilartikel

Schwarz

Farbschema Holzlasur

Verkehrsgelb RAL 1023, Maigrün RAL 6017
