Gründung G3

zum Aufdübeln

Bestandteile

zum Anschluß an eine Frischwasserleitung (Trinkwasserqualität)

Höhe Wasserauslass ca. 91 cm

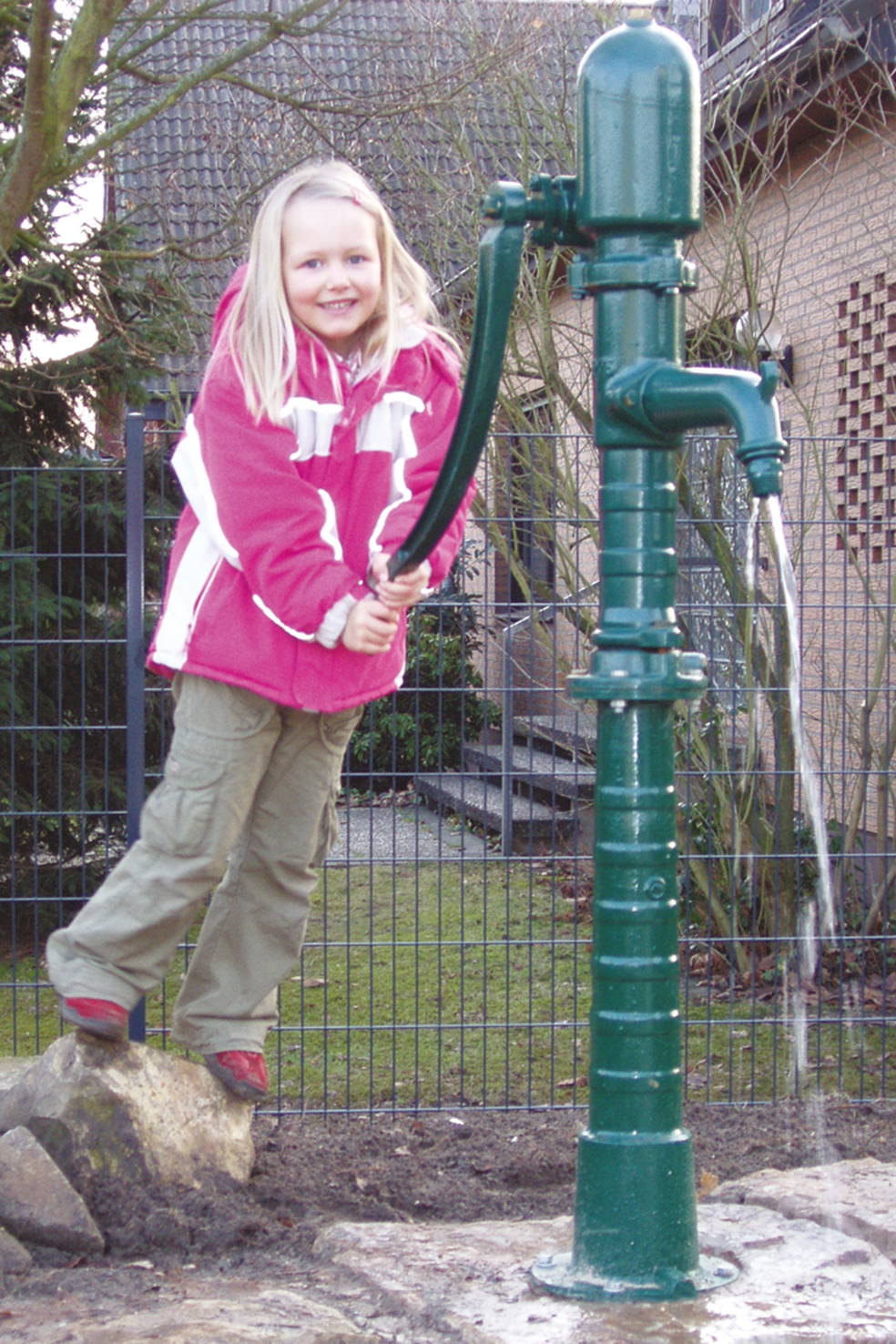

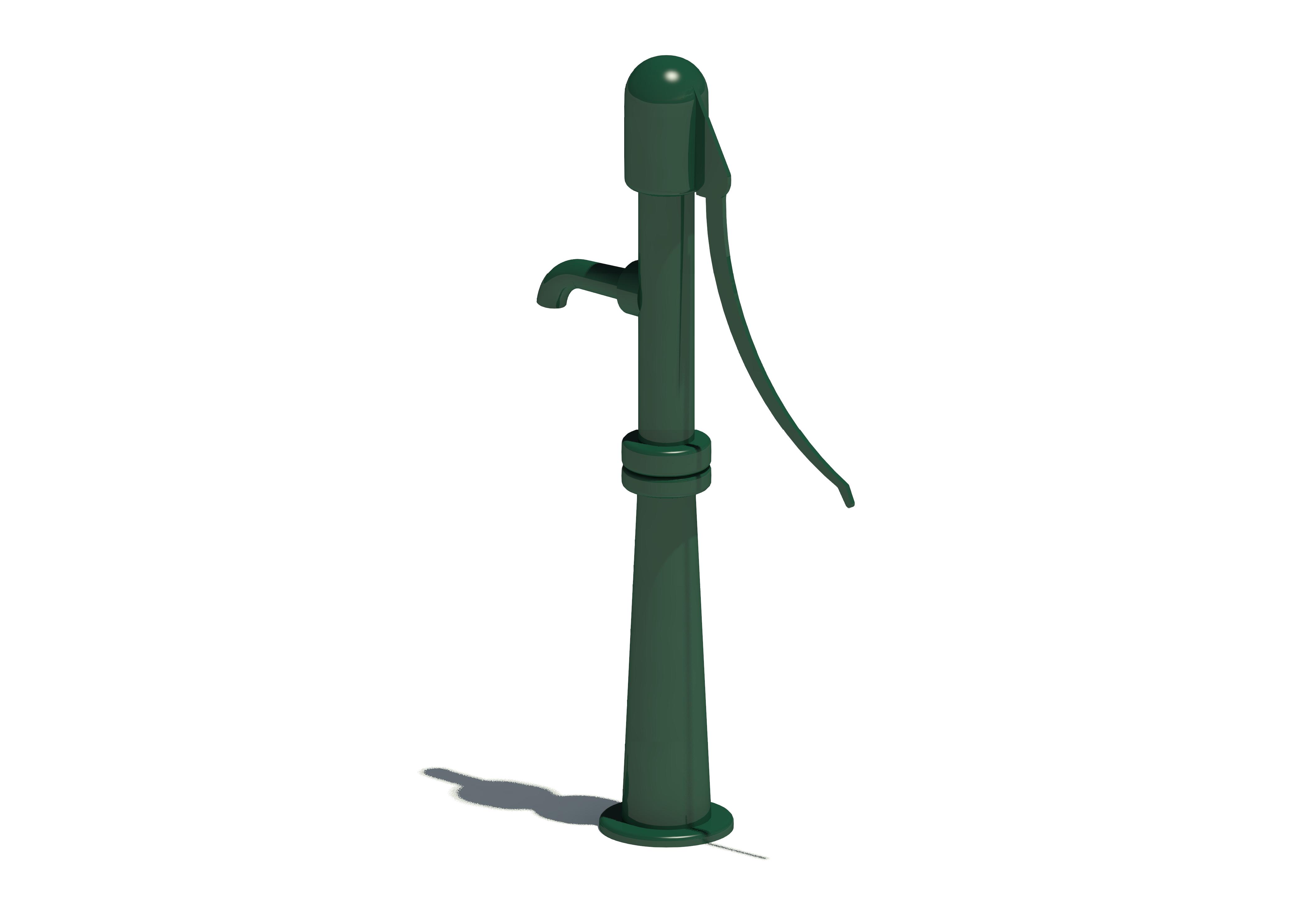

• Schwengelpumpe, Gusseisen, mit automatischem Selbstschlußventil
  • schließt auch bei hochgehaltenem Schwengel automatisch (keine Ausgleichsbehälter mit Ventilkombination notwendig)
  • max. Druck 6 bar
• Pumpenfuß
• Wasserschlauch 3/4", Länge ca. 400 cm
  • vom Pumpenfuß zu Ablasshahn
  • zur Förderung von Trinkwasser als Kaltwasserschlauch, 20 Bar BD (KTW-Zulassung des Hygiene-Inst. Gelsenkirchen, DVGW-W270 Freigabe für Kaltwasser)
• Leerrohr, PE, DN75, Länge ca. 400 cm für Wasserschlauch
• Absperrventil mit Rückflussverhinderer und Ablassvorrichtung
• einstellbarer Druckminderer mit Manometer
  • max. Druck 0,5 - 1,0 bar beim Druckminderer

Hinweis

• Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.

HINWEIS zur Frostperiode

• Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!

HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):

• Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!

Technische Daten

Gerätetyp

Einzelgerät

Spielschwerpunkt

Wasser

Einsatzbereich

Kindergarten, Öffentlicher Spielplatz

Empfohlene Altersklasse

Besonders geeignet für Kinder ab 4 Jahren

Platzbedarf

Länge: 415 cm Breite: 335 cm

Gerätegröße

Länge: 74 cm Breite: 24 cm Höhe: 145 cm

Prüfgrundlage

geprüft nach EN 1176

Eignung & Funktion

Verstehen & Lernen, Sinn Tasten & Fühlen

Montageaufwand

Anzahl Monteure: 2 Zeitaufwand je Monteur: 30 Min.

Fundamentangaben

Fundamente (bauseits): 1 Maximale Aushubtiefe: 70 cm Betonbedarf: 0,14 m³

Größtes Bauteil

Länge: 80 cm Breite: 50 cm Höhe: 25 cm

Schwerstes Bauteil

25 kg

Freie Fallhöhe

0 cm

Bodenart

Spielplatz: Anforderungen für Deutschland & Europa
