2242-003Technische Daten

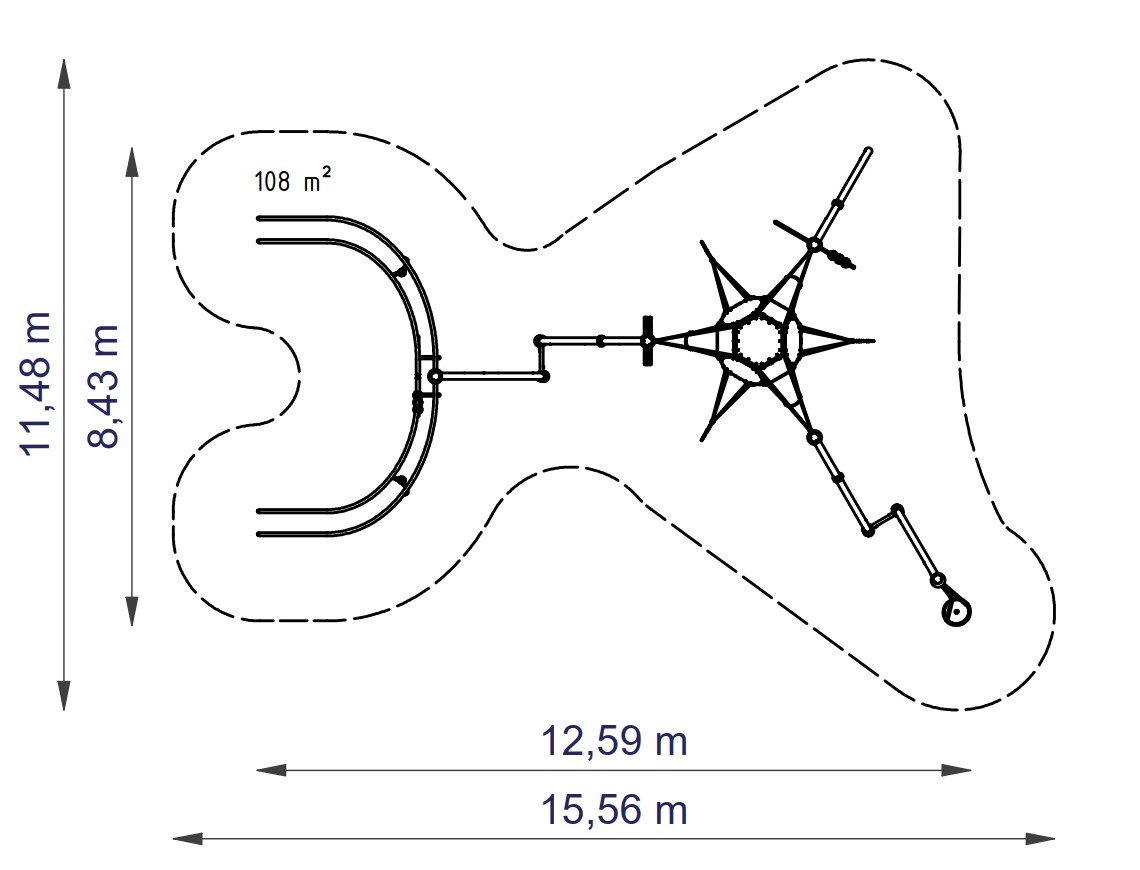

Geräteraum

12,52 x 8,43 x 2,93 m

Mindestraum

15,52 x 11,43 x 2,93 m

Aufprallfläche

115 m²

Gesamthöhe

2,93 m

Freie Fallhöhe

2,86 m

Gewicht

67 kg schwerstes Einzelteil · 814 kg insgesamt

Arc 75°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 90°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 90° Space Cube

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Space Cube

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehend aus Aluminium
• Gummimatten aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
• Befestigung Gummimatte durch U-Bügel (Edelstahl)
• Bodenbefestigung durch Edelstahlketten (Ø 7 mm) und Fundamentrohr (Ø 38 x 2 mm)

Airrail

• verschweißte, teilweise geschraubte Konstruktion aus Edelstahlrohr Ø 60,3 und Ø 42,4 mm
• kugelförmige Aufstiegselemente aus Edelstahl
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Einspannung durch Ortfundamente

Big Hurricane

• verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr
• mitdrehender Boden aus profiliertem Edelstahlblech
• Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Monkey Climber

• Ringkombination aus Edelstahlrohr Ø 38 mm
• Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbeln
• oben: Anschluss an Actio-Konstruktionselement
• unten: Einspannung durch Ortfundamente

Resting Point

• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe blau ähnlich RAL 5015, 20 mm, in einem Rahmen aus Edelstahlrohr Ø38 ; mit einseitig aufgesetzten Freeclimbing-Elementen
• oben: schraubbarer Anschluss an Actio-Konstruktionselement unten: Einspannung durch Ortfundamente

Hangelgriff

• Hangelgriff aus Edelstahl mit gummierter Grifffläche und Kette Ø 6 mm
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Actio Schild

• Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm, Farbe rot ähnlich RAL 2002.

Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Anzahl der Bauteile für optionale Pulverbeschichtung

5 Stck. Rohrbogen 90°

10 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)

2 Stck. 1,30 x 0,50 x 0,50 m

1 Stck. 1,00 x 0,80 x 0,50 m

12 Stck. 0,60 x 0,60 x 0,50 m

Betonmenge

4,67 m³

Montagerichtzeit

3 Monteure je 8 Std.

(ohne Fundamenterstellung)

Geeignet für

Kinder ab 6 Jahren, öffentliche Spielplätze etc.,

Technische Daten

Maße (L×B×H)

12,52 × 8,43 × 2,93 cm

Altersgruppe

6+

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Begegnungsmöglichkeit, Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Kommunikation, Koordination, Paralleles Spielen

Varianten

Classic, Beach, Aloha, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
