Technische Daten

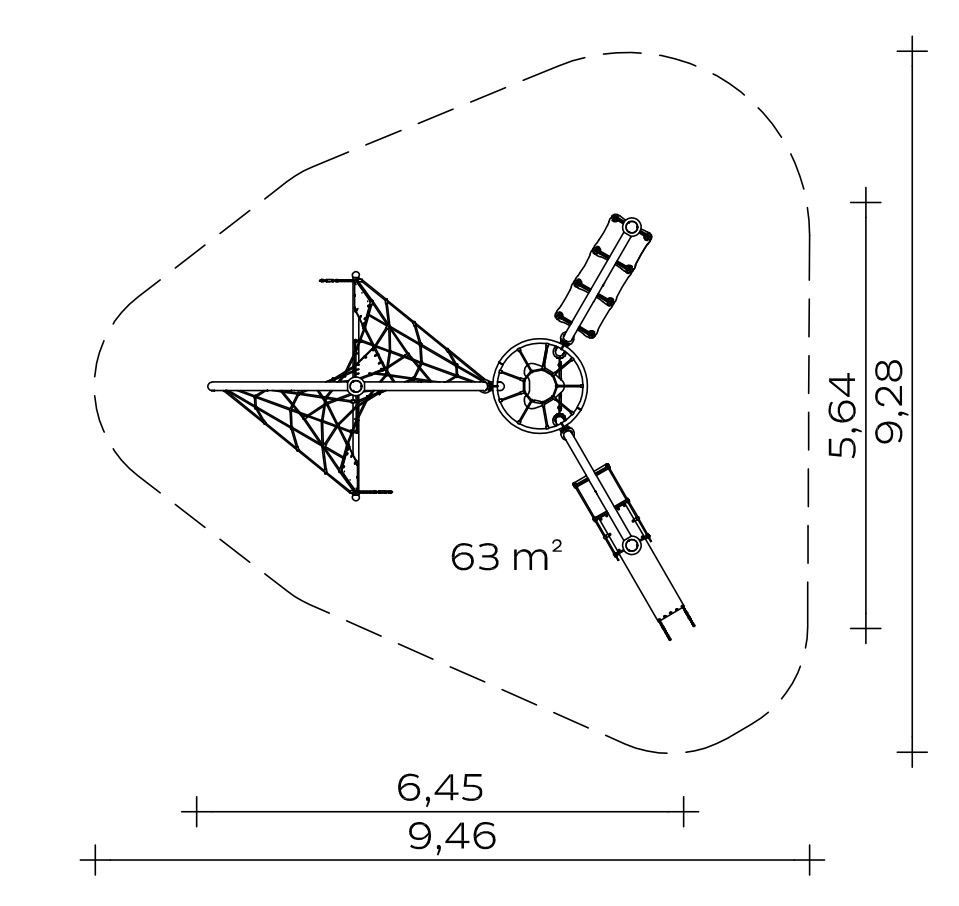

Grundfläche

5,64 x 6,45 m

Mindestraum

9,28 x 9,46 m

Aufprallfläche

63 m²

Gesamthöhe

2,93 m

Freie Fallhöhe

2,86 m

Gewicht

67 kg schwerstes Einzelteil · 443 kg insgesamt

Arc 90° Vortex

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Flying Carpet

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Moving Hill

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Vortex

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehend aus Aluminium
• Gummimatten aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
• Befestigung Gummimatte durch U-Bügel (Edelstahl)
• Querrohr (76,1 mm) verschweißt
• Bodenbefestigung durch Edelstahlketten (Ø 7 mm) und Fundamentrohr (Ø 38 x 2 mm)

Flying Carpet

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
• Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
• Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Ronde (Ø 90 x 3 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm)
• Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Moving Hill

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
• Befestigungslasche für Gummimatte, Edelstahlkonstruktion bestehend aus Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
• Quer-Klemmrohr, Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
• Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Flacheisen (390 x 35 x 3 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (40 x 40 x 2 mm)
• Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Climbing Basket

• Rohrring aus Edelstahl (Ø 1200 x Ø 60,3 x 3 mm)
• Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Bodenplatte aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm.
• Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehend aus Aluminium

Actio Schild

• Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm, Farbe rot ähnlich RAL 2002.

Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Anzahl der Bauteile für optionale Pulverbeschichtung

4 Stck. Rohrbogen 90°

6 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)

1 Stck. 1,40 x 0,70 x 0,50 m

2 Stck. 1,30 x 0,50 x 0,50 m

1 Stck. 2,40 x 0,85 x 0,50 m

2 Stck. 0,60 x 0,60 x 0,50 m

1 Stck. 0,70 x 0,50 x 0,50 m

Betonmenge

2,71 m³

Montagerichtzeit

3 Monteure je 4 Std.

(ohne Fundamenterstellung)

Geeignet für

Kinder ab 6 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

6,45 × 5,64 × 2,93 cm

Altersgruppe

6+

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Begegnungsmöglichkeit, Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Kommunikation, Koordination, Paralleles Spielen

Varianten

Classic, Nature, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
