Technische Daten

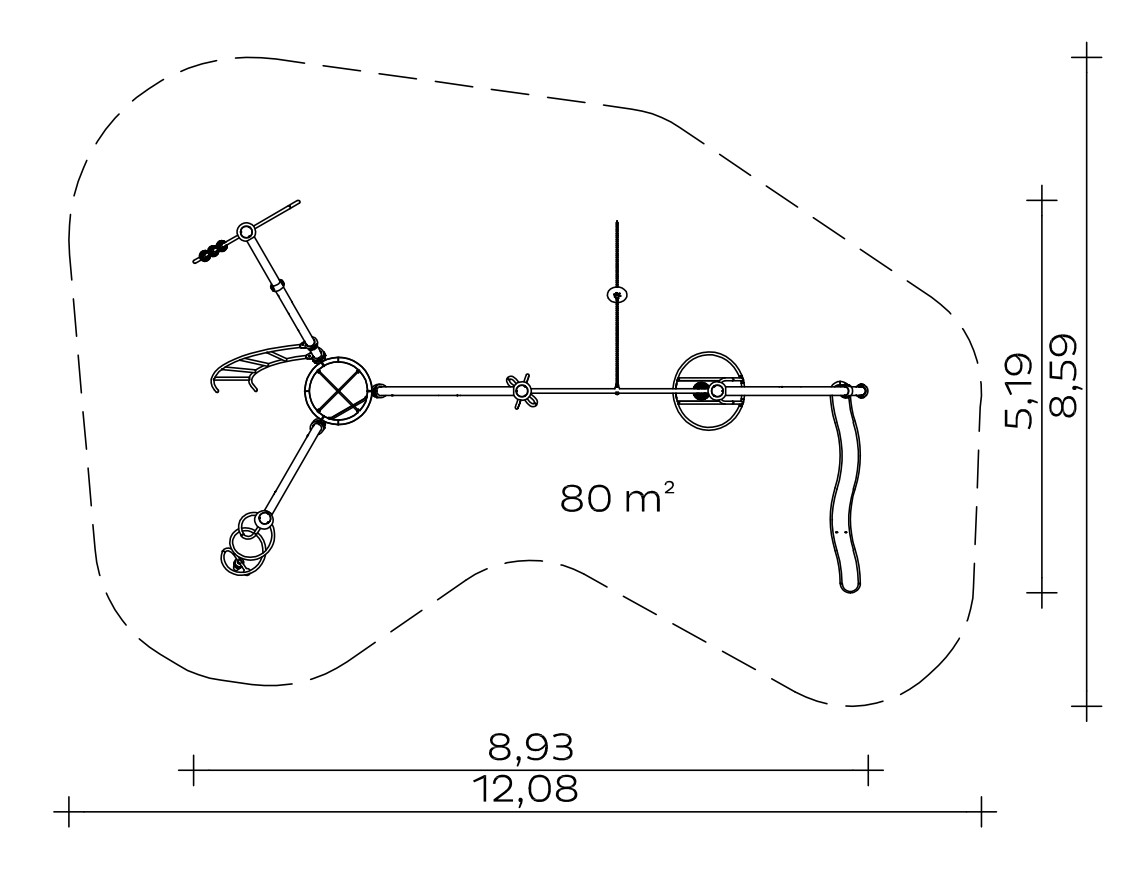

Geräteraum

8,93 x 5,19 x 2,93 m

Mindestraum

12,08 x 8,59 x 2,93 m

Aufprallfläche

80 m²

Gesamthöhe

2,93 m

Freie Fallhöhe

2,86 m

Gewicht

67 kg schwerstes Einzelteil · 642 kg insgesamt

Arc 75°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 90°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Big Tornado

• verschweißte, spiralförmige Konstruktion aus Edelstahlrohr mit gerändelter Standfläche
• Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
• Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Chill Wall

• Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
• unten: Einspannung durch Ortfundamente

Climbing Pipe

• verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø 150 mm
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Einspannung durch Ortfundamente

Monkey Rings

• Ringkombination aus Edelstahlrohr Ø 38 mm – 1x flach/1x räumlich verdreht
• Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbel
• unabhängig voneinander drehbar
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Auslenkung durch Kette mit fundamentierter und geschraubter Bodenanbindung begrenzt

Chill Seat

• Sitzgestell aus verschweißter Edelstahl-Rohrkonstruktion
• Sitzfläche aus Edelstahlblech mit Lochmuster
• Aufhängung an 7 mm-Edelstahlkette und Drehwirbel
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Auslenkung durch Kette mit fundamentierter und geschraubter Bodenanbindung begrenzt

Glider

• Rutschfläche aus Edelstahl
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
• unten: Einspannung durch Ortfundamente

Chill Disc

• gelagerte Edelstahlkonstruktion mit einer höchst witterungsbeständigen HPL-Schichtstoffplatte Farbe rot/ähnlich RAL 2002
• Aufhängung an 7 mm-Edelstahlkette
• oben: schraubbarer Anschluss an Actio-Konstruktionselement durch Aluminiumschelle Ø 60 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• unten: Auslenkung durch Kette mit fundamentierter und geschraubter Bodenanbindung begrenzt

Meeting Point

• verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm mit Herkules-Seilkreuz aus Ø16 mm Herkulesseil mit 6-litziger Stahleinlage
• Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Actio Schild

• Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm, Farbe rot ähnlich RAL 2002.

Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder

• verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
• bogenförmige Leiter
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
• unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung 3 Stck. Rohrbogen 90° 1 Stck. Rohrbogen 75°

13 Stck. Alu-Schelle Ø 114 mm 1 Stck. Alu-Schelle Ø 60 mm

Fundamente (bauseits)

3 Stck. 1,30 x 0,50 x 0,50 m

1 Stck. 1,80 x 0,50 x 0,50 m

1 Stck. 0,90 x 0,40 x 0,50 m

7 Stck. 0,60 x 0,60 x 0,50 m

Betonmenge

2,88 m³

Montagerichtzeit

3 Monteure je 6 Std.

(ohne Fundamenterstellung)

Geeignet für

Kinder ab 6 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

8,93 × 5,19 × 2,93 cm

Altersgruppe

6+

Aktivitäten

Bewegungsaktivität, Klettern, Rutschen, Soziale Aktivität

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Einzelspiele, Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Koordination, Paralleles Spielen

Varianten

Classic, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
