Technische Daten

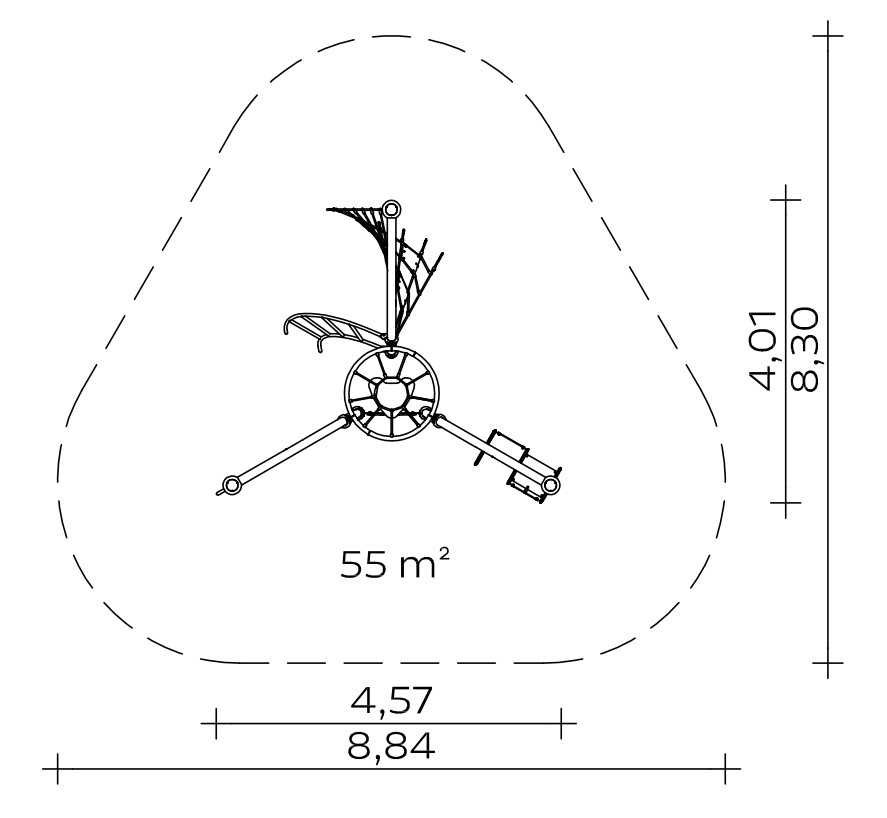

Geräteraum

4,57 x 4,01 x 2,93 m

Mindestraum

8,84 x 8,3 x 2,93 m

Aufprallfläche

55 m²

Gesamthöhe

2,93 m

Freie Fallhöhe

2,86 m

Gewicht

67 kg schwerstes Einzelteil · 345 kg insgesamt

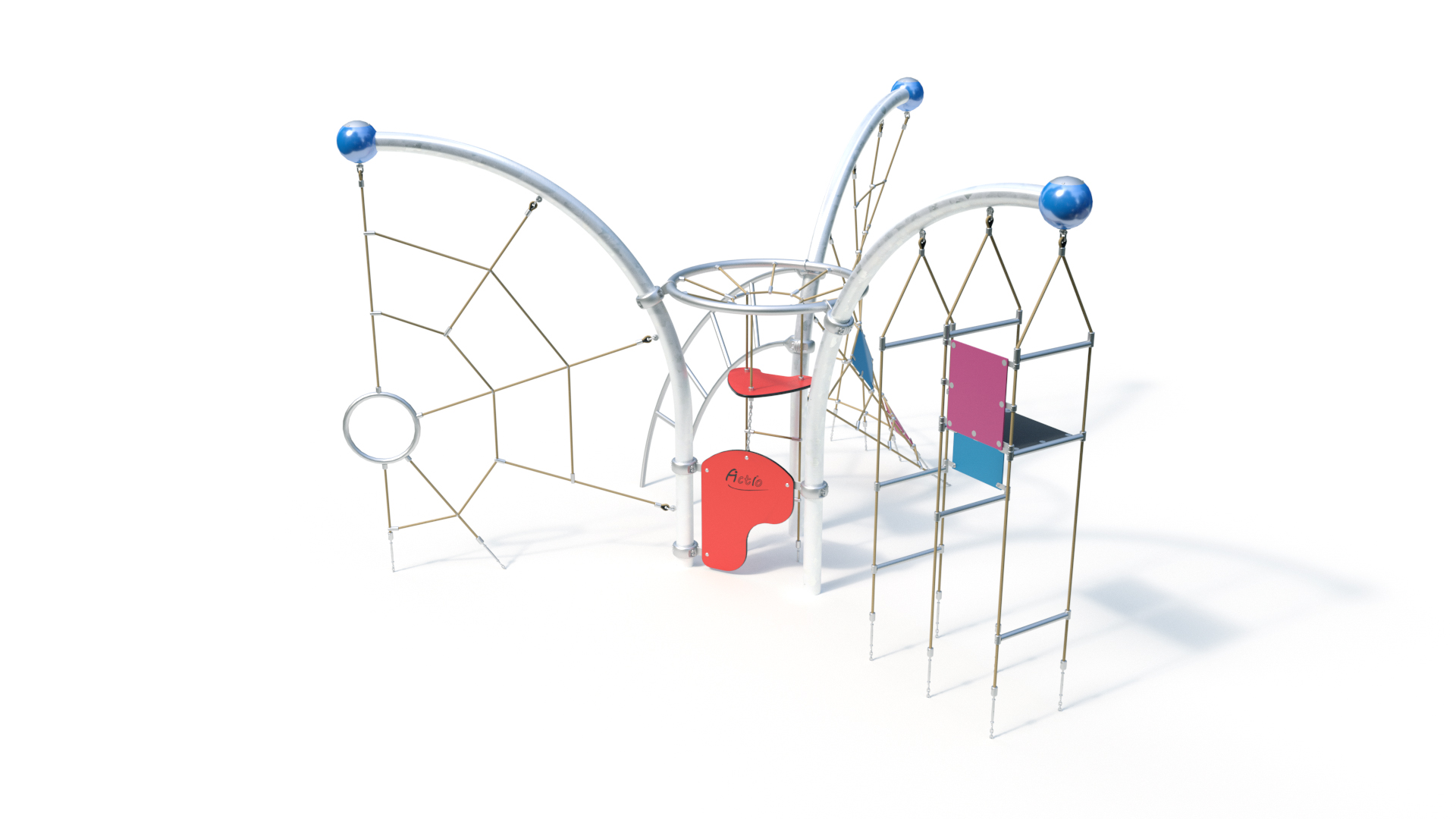

Arc 90° Twister

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Climbing Cube

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Spider Net

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
• Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Twister

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium
• Gummimatten (8 mm), PAK-frei und 4-fach textilbewehrt
• Befestigung Gummimatte durch U-Bügel (Edelstahl)
• Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm )
• Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Climbing Cube

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Gummimatten (8 mm), PAK-freiem und 4-fach textilbewehrtem Gummi
• Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
• Quer Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
• Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende, unten verschweißt mit Spannschloss (M10)
• Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Spider Net

• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium
• Rohrring aus Edelstahl (Ø 450 x Ø 38 x 2) verschweißt mit 4x Seilanschluss (Ø 48,3)
• Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm )
• Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Actio Schild

• Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm

Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Climbing Basket

• Rohrring aus Edelstahl (Ø 1200 x Ø 60,3 x 3) verschweßt mit 9x Seilanschluss (Ø 48,3) und 3x Aufnahmelasche Ring für Actio-Pfosten.
• Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
• Bodenplatte aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm.
• Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium

Bow Ladder

• verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
• bogenförmig, räumlich verdrehte Leiter
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
• unten: Einspannung durch Ortfundamente

Fundamente (bauseits)

3x 1,30 x 0,50 x 0,50 m

1x 0,90 x 0,40 x 0,50 m

1x 0,60 x 0,60 x 0,50 m

1x 2,50 x 0,30 x 0,50 m

1x 1,20 x 0,70 x 0,50 m

Betonmenge

2,2 m³

Montagerichtzeit

3 Monteure je 5 Std.

(ohne Fundamenterstellung)

Geeignet für

Kinder ab 5 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

4,57 × 4,01 × 2,93 cm

Altersgruppe

5+

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Dramaspiel, Einzelspiele, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Kommunikation, Koordination, Paralleles Spielen

Varianten

Classic, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
