Technische Daten

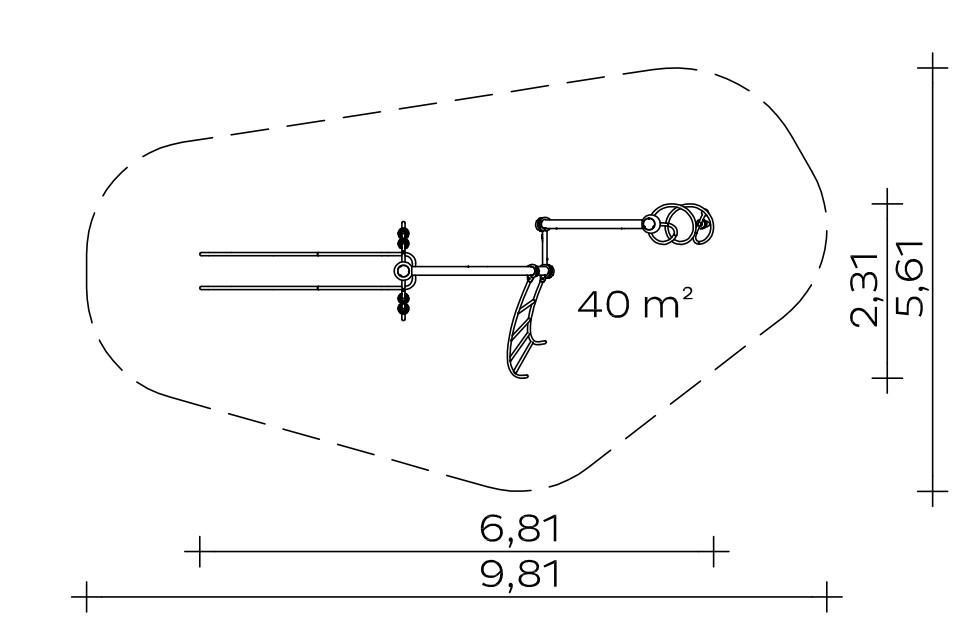

Geräteraum

6,81 x 2,31 x 2,93 m

Mindestraum

9,81 x 5,61 x 2,93 m

Aufprallfläche

40 m²

Gesamthöhe

2,93 m

Freie Fallhöhe

1,83 m

Gewicht

67 kg schwerstes Einzelteil · 278 kg insgesamt

Arc 90°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 75°

• Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
• Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Big Tornado

• verschweißte, spiralförmige Konstruktion aus Edelstahlrohr mit gerändelter Standfläche
• Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
• Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Monkey Slide

• verschweißte, teilweise geschraubte Konstruktion aus Edelstahlrohr Ø 42,4 mm
• kugelförmige Aufstiegselemente aus Edelstahl
• oben: schraubbarer Anschluss an Actio-Konstruktionselement
• unten: Einspannung durch Ortfundamente

Actio Schild

• Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm, Farbe rot ähnlich RAL 2002.

Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder

• verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
• bogenförmige Leiter
• oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
• unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung

1 Stck. Rohrbogen 90°

1 Stck. Rohrbogen 75°

6 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)

1 Stck. 1,70 x 1,00 x 0,50 m

2 Stck. 0,90 x 0,40 x 0,50 m

3 Stck. 0,60 x 0,60 x 0,50 m

Betonmenge

1,8 m³

Montagerichtzeit

2 Monteure je 4 Std.

(ohne Fundamenterstellung)

Geeignet für

Kinder ab 6 Jahren, öffentliche Spielplätze etc.,

Weitere Angaben

Maße (L×B×H)

6,81 × 2,31 × 2,93 cm

Altersgruppe

5+

Aktivitäten

Bewegungsaktivität, Klettern, Rutschen

Einsatzgebiete

öffentliche Spielplätze

Hebezeug erforderlich

nein

Inklusionsattribute

Funktionelles Spielen, Geschwindigkeit, Gleichgewicht, Gruppenspiele, Höhenerfahrung, Koordination, Paralleles Spielen

Varianten

Classic, Pirate, Aloha, Beach, City, Coral, Ice Palace, Jungle, Mermaid, Nature, Ocean, Safari, Sky, Sun, Sunny Day, Sweden
