Technische Daten
- Geräteraum
- 2,09 x 0,53 x 2,93 m

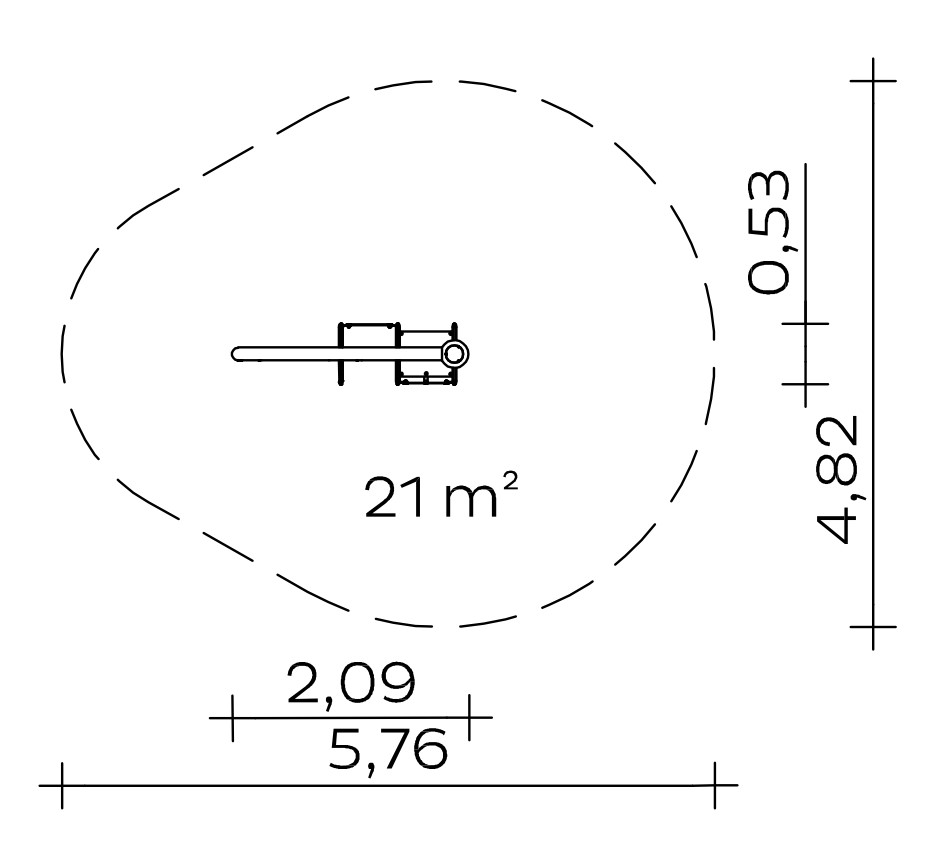

- Mindestraum
- 5,76 x 4,82 x 2,93 m
- Aufprallfläche
- 21 m²
- Gesamthöhe
- 2,93 m
- Freie Fallhöhe
- 2,86 m
- Gewicht
- 67 kg schwerstes Einzelteil · 100 kg insgesamt

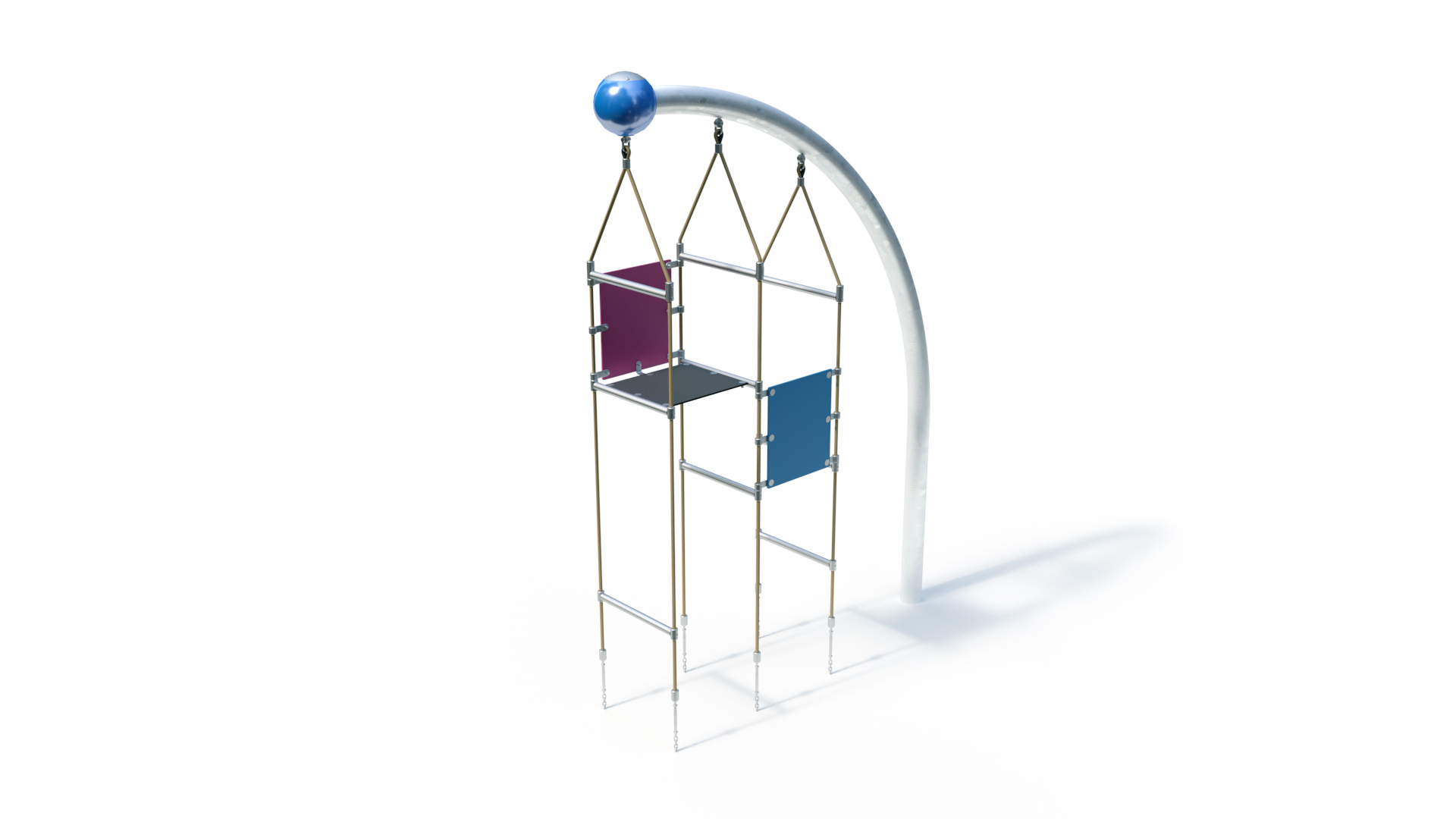

Arc 90° Climbing Cube
- Rohrbogen aus Stahl, feuerverzinkt, Ø 114,3 x 3,6 mm (optional pulverbeschichtet in RAL-Farbe nach Wahl)
- Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
- Drehteil, Ø 40 x 16,2 mm, mit Gleitlagerbuchse IGUS (Kunststoff)
Climbing Cube
- Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
- Anschluss an Arc 90° durch Schäkel, Ø 10 mm
- Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
- elastische Mattenelemente aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
- Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
- Bodenbefestigung: Edelstahlketten (Ø 7 mm), am oberen Ende verschweißt mit Spannschloss (M10), unten Schäkel mit angeschweißter Gewindestange zur Verschraubung in Innengewindeankern im Fundament
Fundamente (bauseits)
1 Stck. 1,17 x 0,5 x 0,5 m
2 Stck. 0,90 x 0,4 x 0,5 m
- Betonmenge
- 0,65 m³
Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)
Geeignet für
Kinder ab 6 Jahren, öffentliche Spielplätze etc.,
Weitere Angaben
- Maße (L×B×H)
- 2,09 × 0,53 × 2,93 cm
- Altersgruppe
- 5+
- Einsatzgebiete
- öffentliche Spielplätze
- Hebezeug erforderlich
- nein
- Inklusionsattribute
- Einzelspiele, Gleichgewicht, Höhenerfahrung, Kommunikation, Koordination, Paralleles Spielen
- Varianten
- Classic, Coral, Aloha, Beach, City, Ice Palace, Jungle, Mermaid, Nature, Ocean, Pirate, Safari, Sky, Sun, Sunny Day, Sweden
Raumnetze und Kletterkombinationen: freie Fallhöhe wird ab der höchsten belastbaren Stelle gemessen; innenliegende Netzebenen dürfen Stürze brechen. Fallräume überlappen sich bei Kombinationen — unser Planer rechnet die effektive Fläche zusammenhängend.
Actio 162
| Hersteller | Kaiser & Kühne |
|---|---|
| Artikel | 027162000 |
| Kategorie | Klettern · geruest |
| Freie Fallhöhe | 0.21 m |
| Platzbedarf Gerät | 2.09 × 0.53 m |
| Fallraum (Fläche) | ca. 20.8 m² |
| Alter | ab 5 Jahren |
| Lieferzeit | ca. 6 Wochen |
| Material / Lebensdauer | Metall / Edelstahl · rechnerisch ~30 Jahre |
Hersteller und Verantwortlicher
Kaiser & Kühne
kaiser-kuehne.com/
In Verkehr gebracht und geliefert durch giuadora AG, spielplatzbauer.com — Fragen zum Produkt und zur Bestellung an info@giuadora.ch.
Sicherheit und Norm
Freie Fallhöhe 0.21 m. Ab 0.6 m Fallhöhe verlangt EN 1177 einen stossdämpfenden Belag, ab 1.5 m wächst der Fallraum mit der Höhe: zwei Drittel der Fallhöhe plus einen halben Meter.
Die jährliche Hauptinspektion nach EN 1176-7 bleibt Sache des Betreibers. Was dabei geprüft wird →
Lieferung und Montage
Lieferzeit ca. 6 Wochen ab Auftragsbestätigung. Ein Teil des Sortiments geht als Direktlieferung vom Hersteller auf den Platz.
Montage durch unser eigenes Team in der ganzen Schweiz, als eigene Position in der Bestellung. Alle Angaben zu Versand und Zahlung →
Tragwerk aus verzinktem Stahl, Edelstahl oder Aluminium — die langlebigste Bauweise. — erkannt aus der Herstellerbeschreibung (Tragwerk aus Metall); im Zweifel fragen Sie uns.
Maier Spielplatzgeräte · ~30 J. CHF 3'280.00
Bürli · ~30 J. CHF 3'510.00
Maier Spielplatzgeräte · ~30 J. CHF 3'717.20
Alternativen kommen bewusst von allen Herstellern — auch wenn Sie über eine Herstellerseite hier gelandet sind.
